【东易日盛】图纸管理标准化手册与例图

图纸分类设计培训丨CAD施工图设计说明及注意事项

JPG+PDF+DWG格式

图纸是一种传输介质，是一种无声的语言

它可以将设计师出色的设计理念传输至相关部门

用于指导采购、施工等等工作

以至于将设计作品实实在在的落地

一张图纸包含有图框、标题栏、图形、

比例、尺寸、符号、技术要求等诸多要素

每一种要素都有可遵循的标准要求

依据这些标准，每位设计师设计的图纸

就可以做到互通、通俗易懂、沟通无碍

这是标准化的意义

01.

整体图纸标准

装饰公司或者设计公司的图纸的标准化

是一项缜密、持久的工作

需要根据各自的实际情况

制定相应的规范标准

然后在实施的过程中不断的去改善、优化

整体图纸的标准通常包含以下几个方面

图纸的完整性、标准版式、封面及会签栏填写

图纸顺序、图纸名称、图纸编号、房间名称

图纸的装订、图纸的美观性

图纸的完整性要求分为两大类

分别是整体要求和分类要求

整体要求就是由于某种特殊原因

图纸本身的缺失要有规范合理的处理应对机制

分类要求就是平面系统图，立、剖面图、

大样/节点图等等细部的规范要求

标准版式要求，每个公司有每个公司的标准

通常包含封面、图框、图纸目录、设计说明、

材料做法表、立面版式等等

图纸的顺序和名称

整体顺序要符合图纸“整体分类及名称”中的排列顺序

并与目录相符;如为复式或别墅项目

则图纸顺序应按各楼层为单位绘制排列各层分类图纸

图纸名称标注在每张图纸的正下方中间位置，与例图绘制一致

平面图中的图纸名称必须与

图框及图纸目录中的图纸名称完全一致

字体大小符合标准要求

立面图、大样图、剖面图、节点图的图纸名称

必须与其索引的位置相对应并且正确，字体大小符合标准要求

图纸的美观性

除了线型、比例、字体、尺寸标注、符号、

图例的绘制符合相关要求绘制形式

及表现手法也应参照自己公司的例图执行

02.

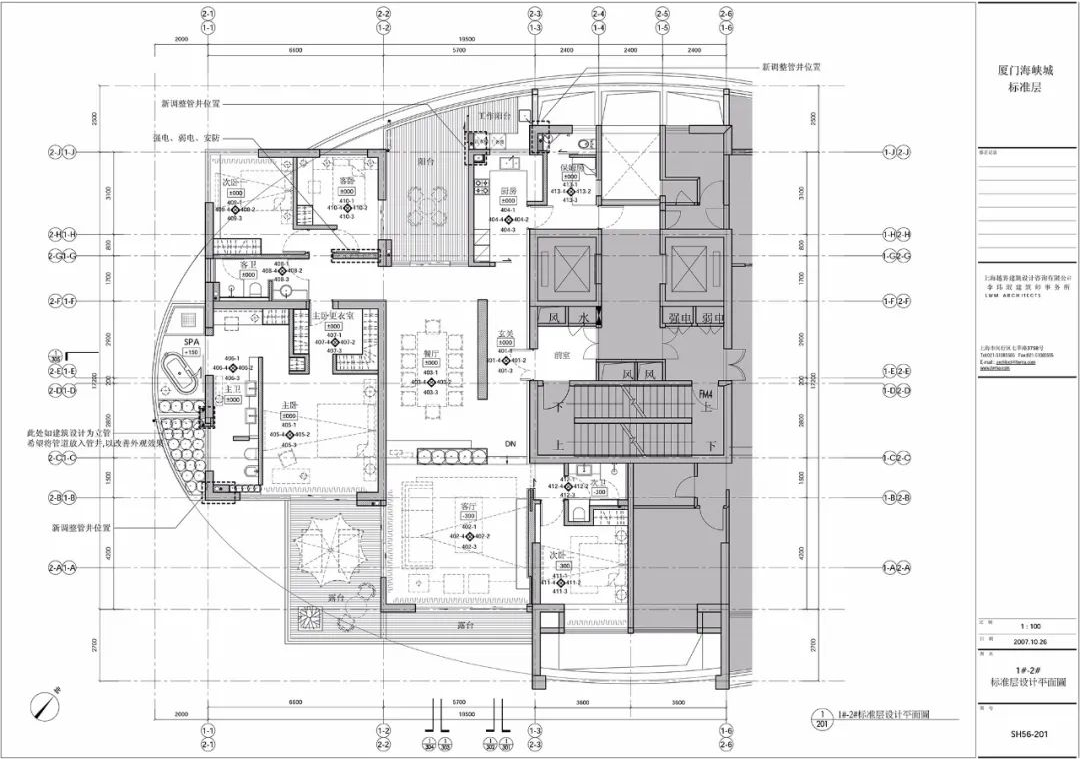

基础绘图标准

每个公司都有每个公司的制图规范标准

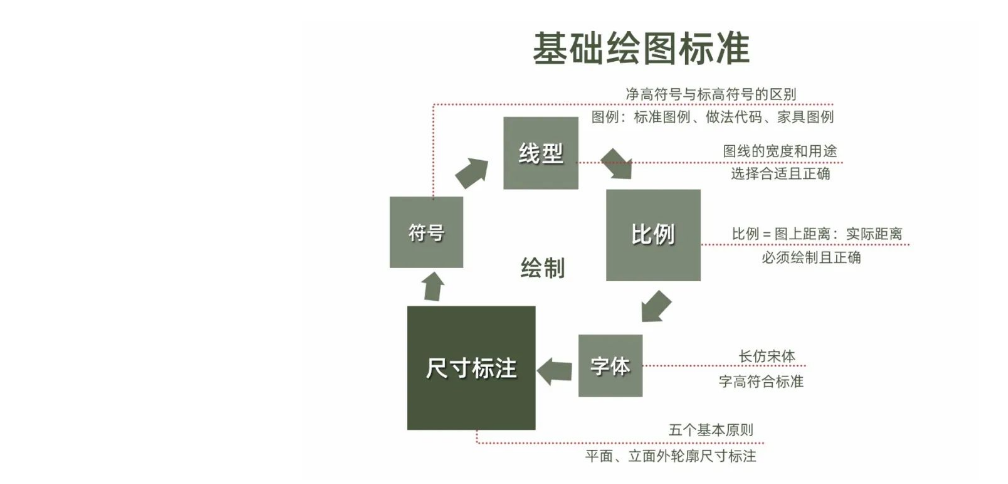

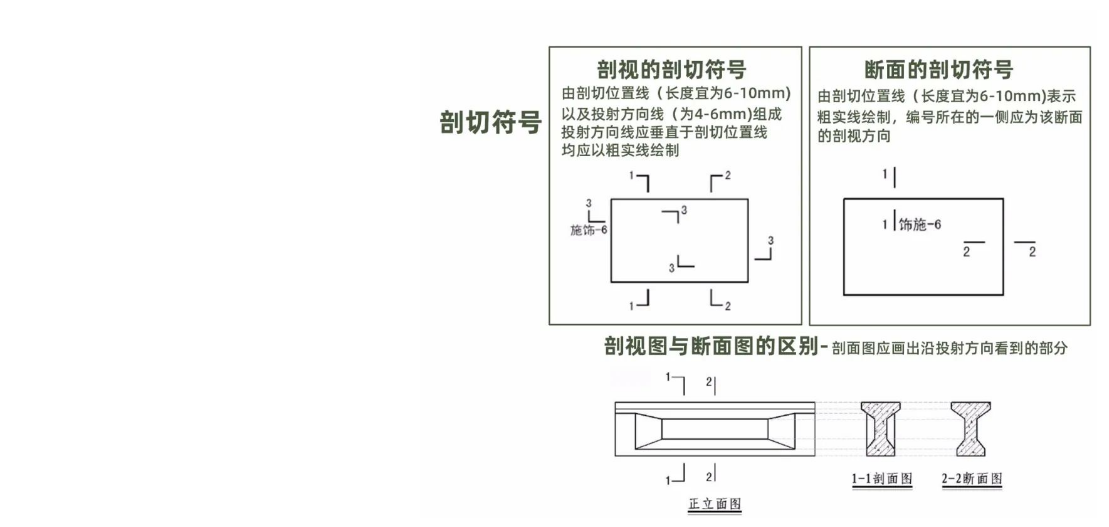

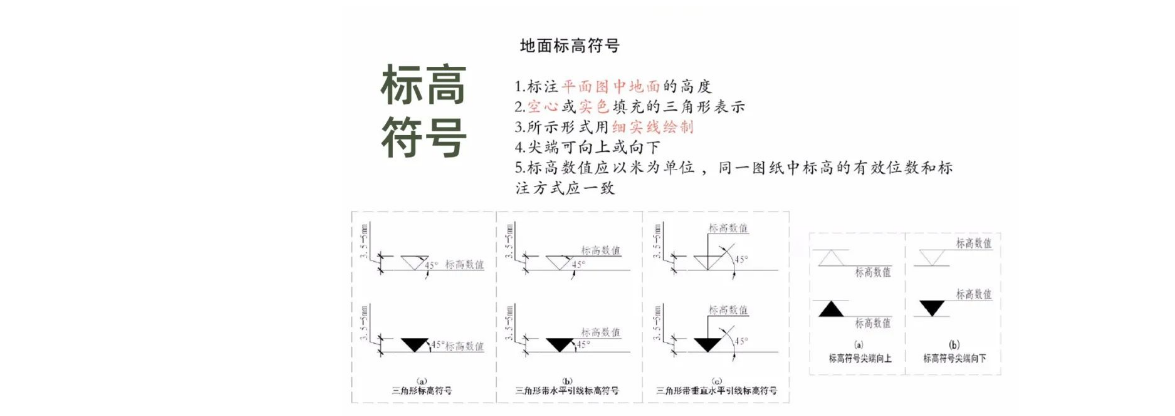

基本的制图规范通常都包含符号、尺寸标注、

线型、比例、字体等等关键要素

才能保证图纸的统一化标准和管理

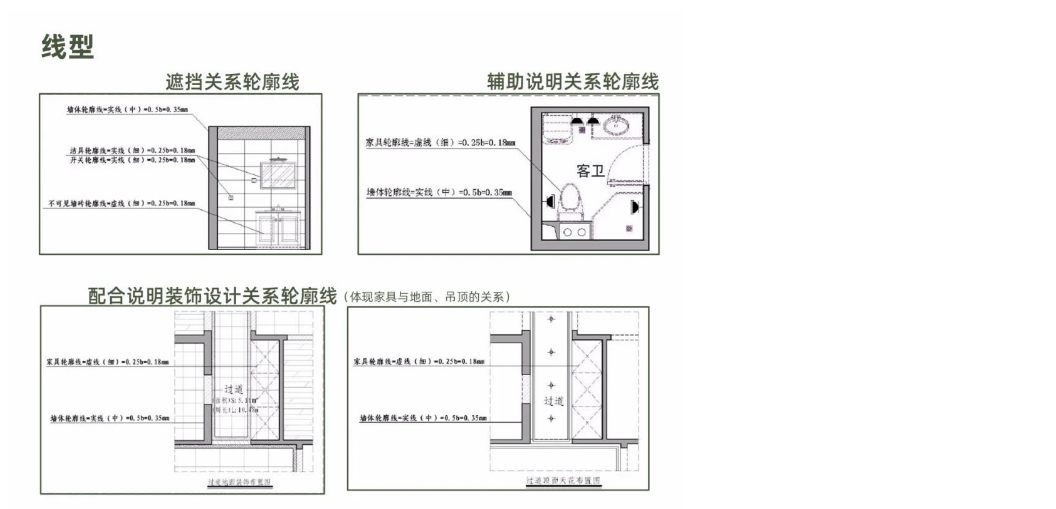

线型绘图标准

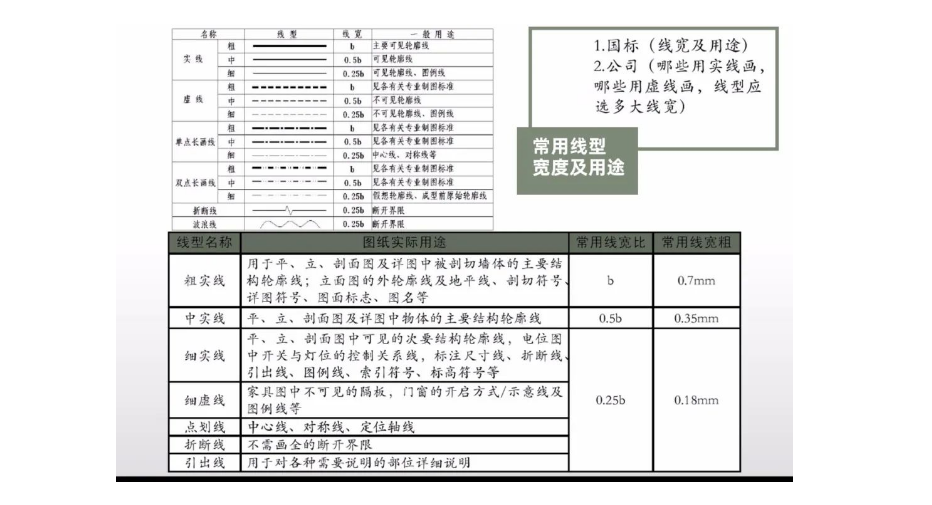

注意图线的宽度和用途

选择合适且正确的线型

字体绘图标准

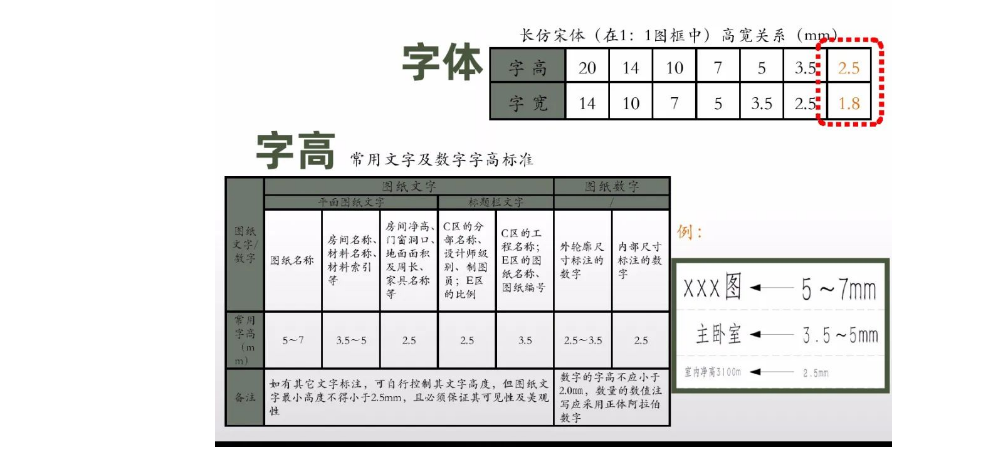

长仿宋体

字高符合标准

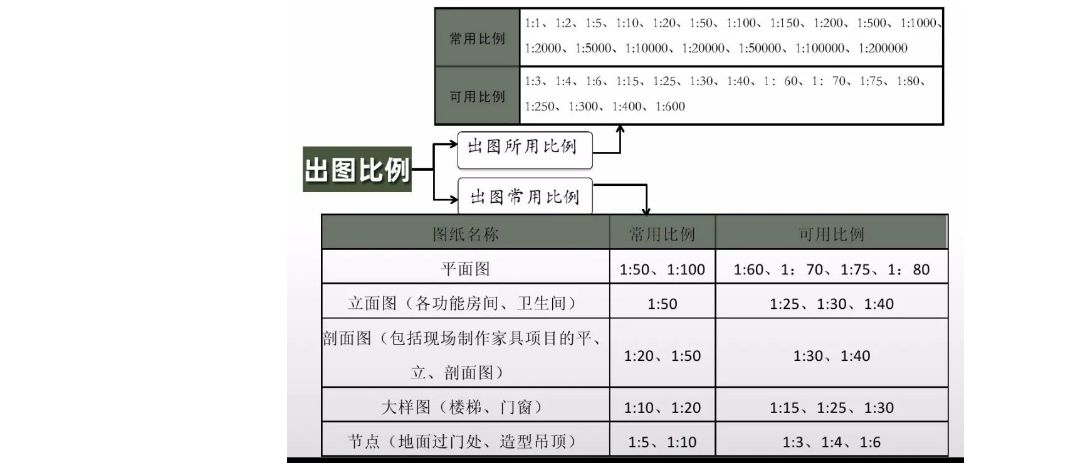

比例绘图标准

图上距离：实际距离

必须绘制且正确！

标注绘图标准

必须满足完整性、清晰性、真实性、正确性、合理性

03.

分类图纸标准

分类图纸标准通常分为两大系列标准

分别是分类设计标准和分类绘制标准

分类设计标准是设计的依据和原则

而分类绘制标准是保证设计完整性的重要组成部分

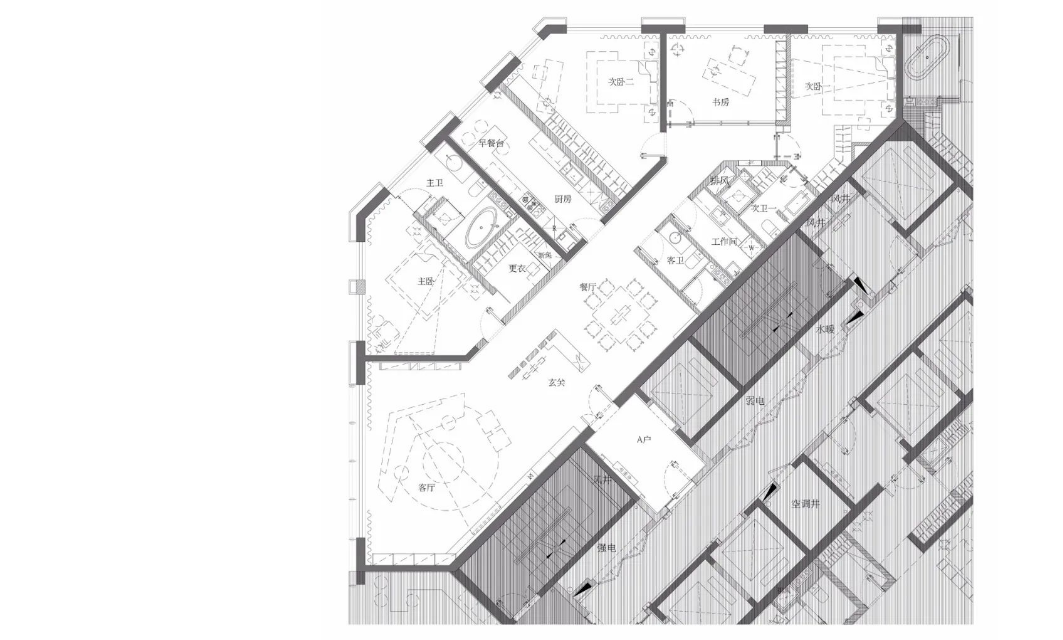

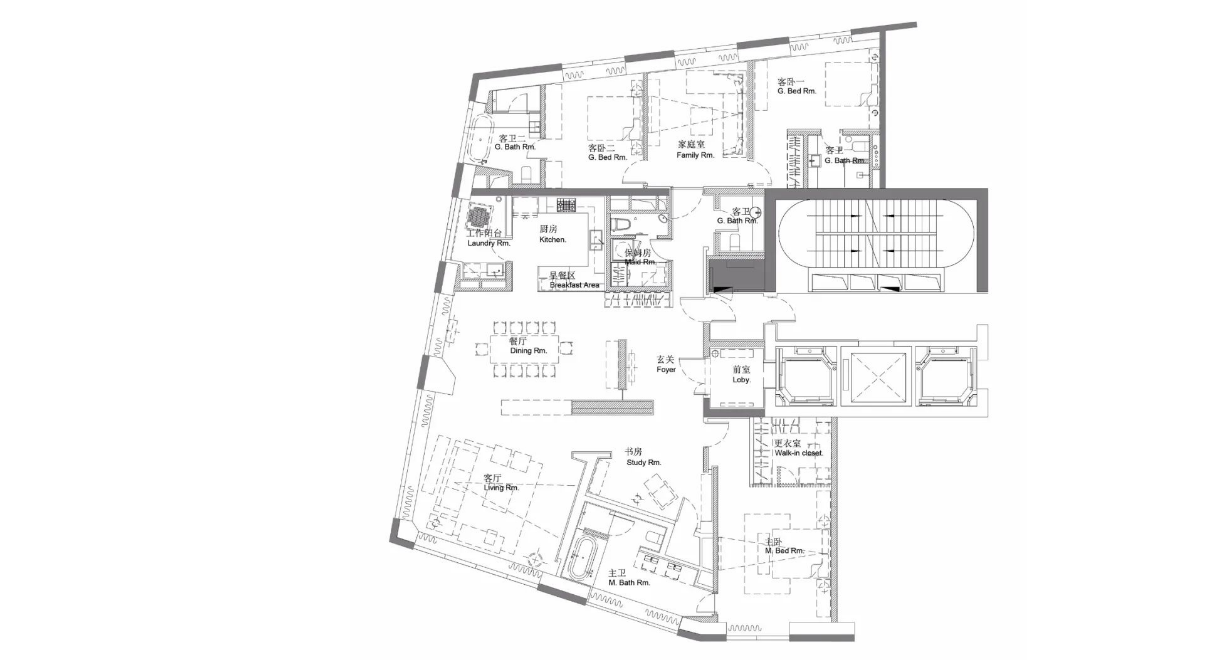

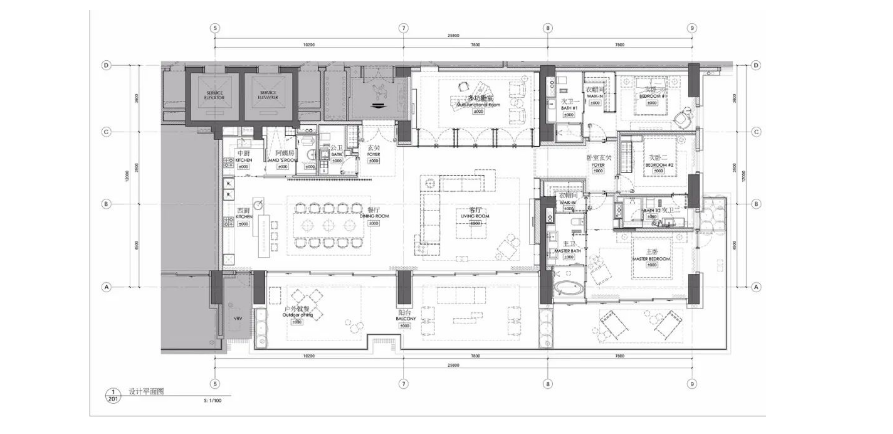

分别对原始结构图、拆墙图、砌墙图、天花布置图、节点大样图等等

每种类型的图纸进行规范化的设计以及绘制的标准

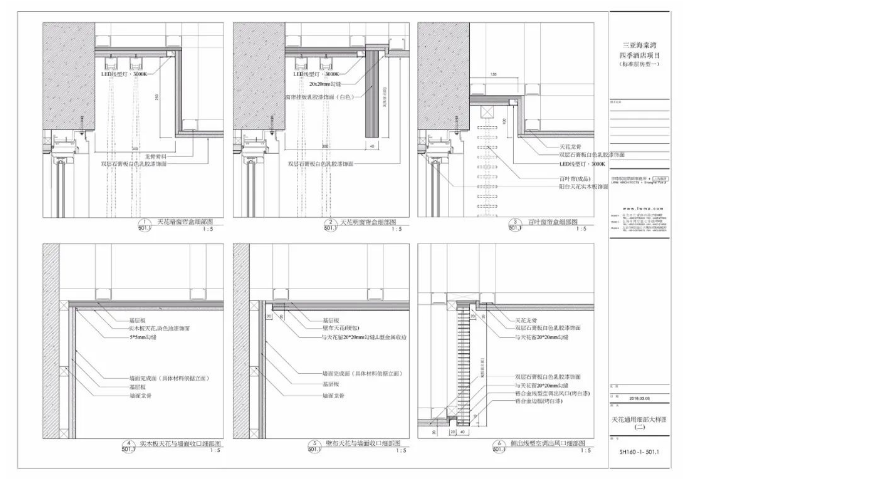

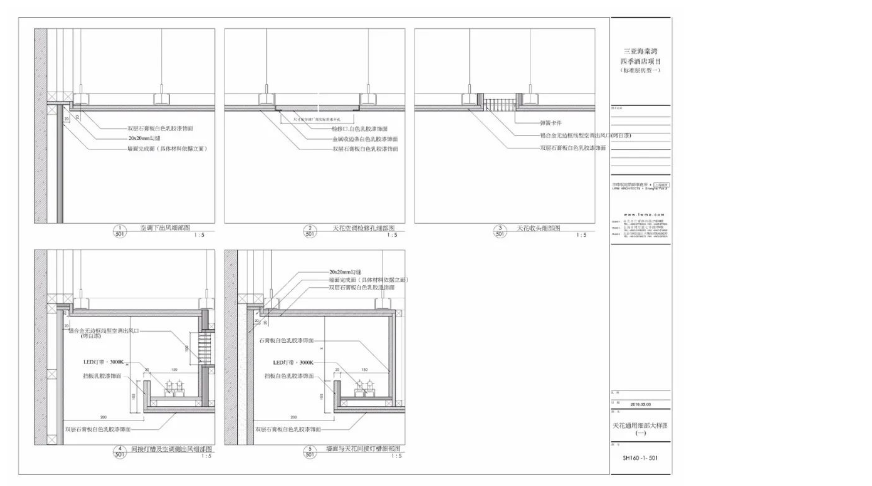

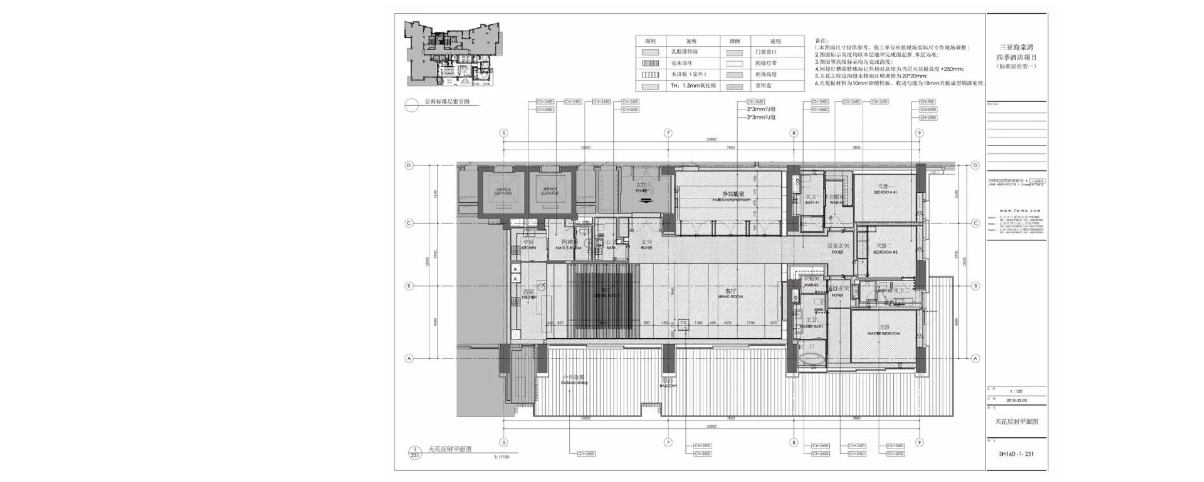

顶面(天花)布置图设计标准：

1.原房屋结构为水泥预制空心板(砖混房结构多见)

顶面不能设计吊顶，因顶面无法固定膨胀螺栓

如必须吊顶，则需上报单独制定技术方案

经核准后方可设计

2.设计玻璃吊顶必须采用机械固定

如采用粘贴固定则设计玻璃最长边尺寸应<200mm/厚度<5mm

且由专业厂家进行安装(因市场胶黏剂种类繁多，风险过大)

3.地下室不允许设计木结构饰面吊顶。

4.卫、厨、地下室等潮湿环境应选用耐水石膏板吊顶。

5.顶面保温应选用B1或以上级别防火材料

绝对不能使用聚氨酯材料(不论任何级别)

不能用酚醛树脂(不论任何级别) 宜采用XPS挤塑或真空绝热板保温

(如保温使用挤塑板应厚度不低于70mm/30kg

如做防蒸汽或冷凝用20mm即可)

6.顶面如进行木饰面装饰，必须使用水性木器漆涂饰

木龙骨涂刷防火涂料。

7.吊顶高度不得低于窗户上沿口，高度最低建议不得低于2300mm

吊顶要充分考虑地面地暖占用情况:

地暖一般厚度70mm(含回填)+铺地板地坪厚度20mm

+地板厚度按20mm=整体厚度可控制在

100-110mm(铺砖高度一致，大理石高出约10mm)

注意其对标高的直接影响(如原地面水平度存在问题

需单独计算其找平的厚度误差)

地面装饰布置图设计标准：

地面防水设计

a.卫生间或露天及半露天阳台必须设计防水，

其中卫生间地面防水厚度不应低于12mm、

露天及半露天阳台耐候要求高应选用SBS卷材

b.卫生间门口处应设计防水档，

如有淋浴房应进行地面二次防水设计

过门石设计

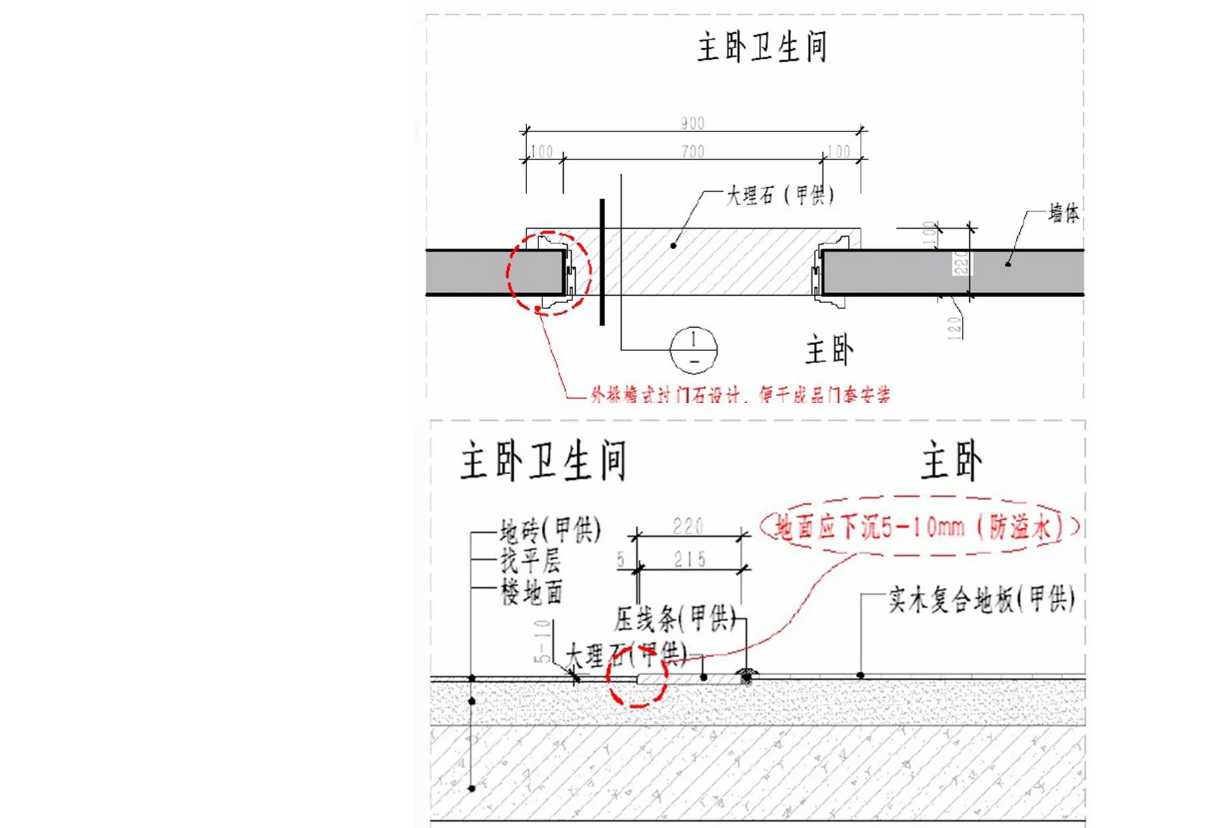

a卫生间、厨房地面应下沉5-10mm(防溢水)

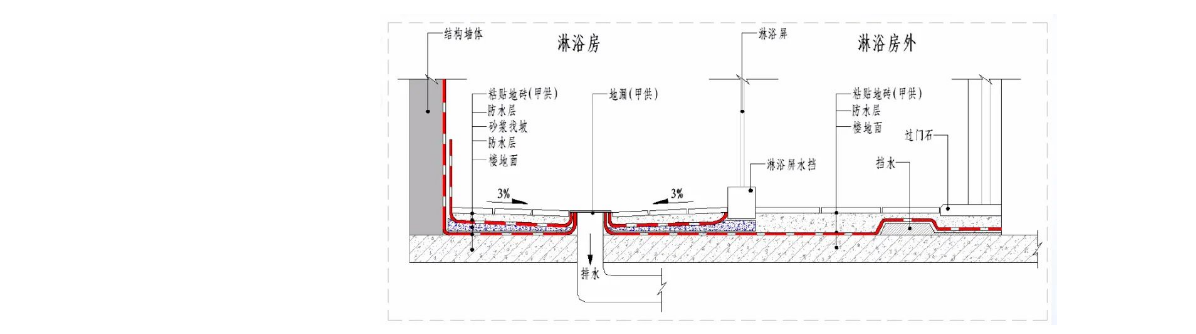

b.卫生间、厨房过门石应按下图标准设计

可有效防止浸水及受潮。

饰面设计要求:

a在有地漏的卫生间、厨房间、阳台地面必须设计坡度

坡度根据环境空间而定但坡度设计3%

b饰面砖、石材必须留有伸缩缝。

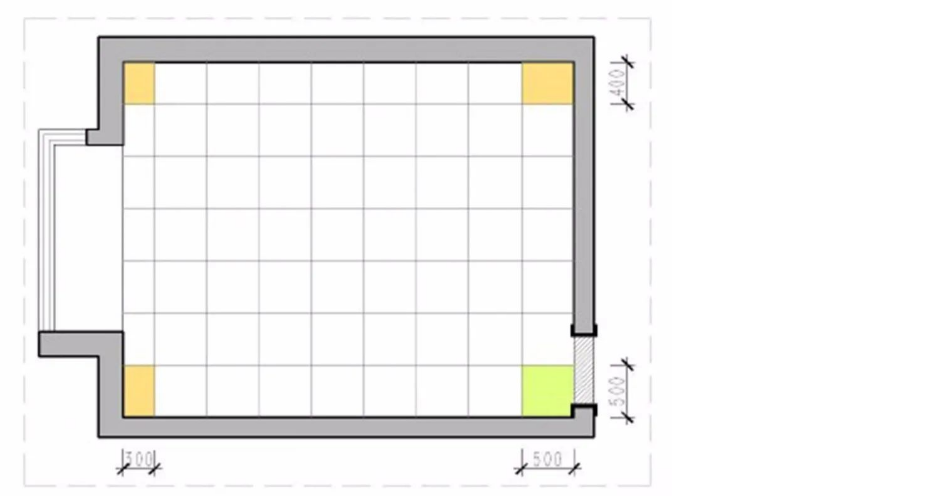

c.排砖设计:

一般情况下按分房间铺设排砖

从门口处向内排砖但如果任意单边瓷砖长度

小于整砖长度的1/2,应相应调整两端瓷砖

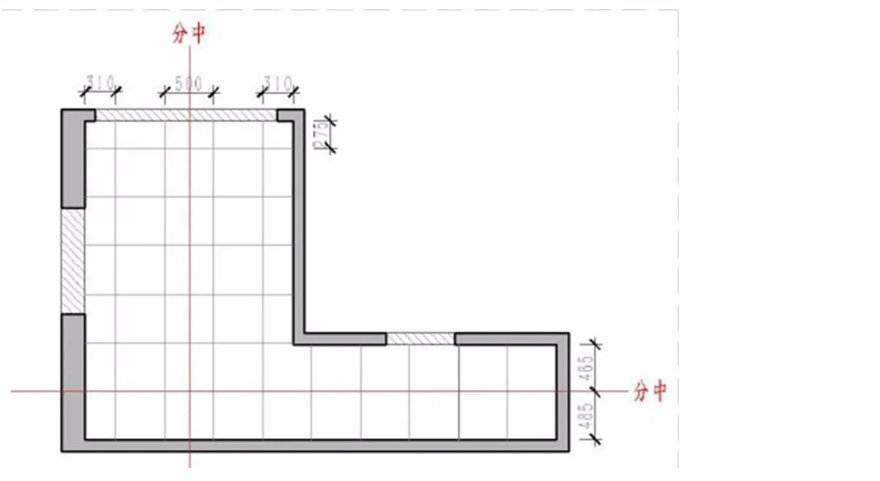

地砖也可按分中原则排列，但同时要保证任意单边资砖

长度不小干整砖长度的1/2

地漏坡度饰面设计要注意

有排水需要的地面瓷砖需切割保证下水畅通无积水

设计应关注设计细节，把握以平均

及单砖装饰面积为原则的选砖及排砖

以上给大家总结了图纸标准化管理的三大方面

整体的图纸标准，基础绘图标准以及分类图纸标准

但文章篇幅有限

每个方面仅仅给大家介绍了部分的知识

想要掌握图纸标准化管理

最好是参考借鉴知名的大公司图纸管理标准

这里给你推荐这份资料
