在实际建设工程规划和设计时，经常需要将卫星影像插入到CAD中作为底图，便于设计，但如何才能将卫星影像插入到CAD中呢？根据从网站上搜集到的资源，本文介绍其中两个插件，可以方便的将下载的带坐标的卫星图片加载到CAD里，这两个插件分别是“水经注CAD智能影像加载插件”和“RJ10 CAD影像配准插件”，下面分别介绍两款插件的使用方法。一、水经注CAD智能影像加载插件① 请确保已经将“CAD卫星影像加载插件”下载到本地②打开AutoCAD后输入“appload”命令，可以打开CAD插件加载对话框。

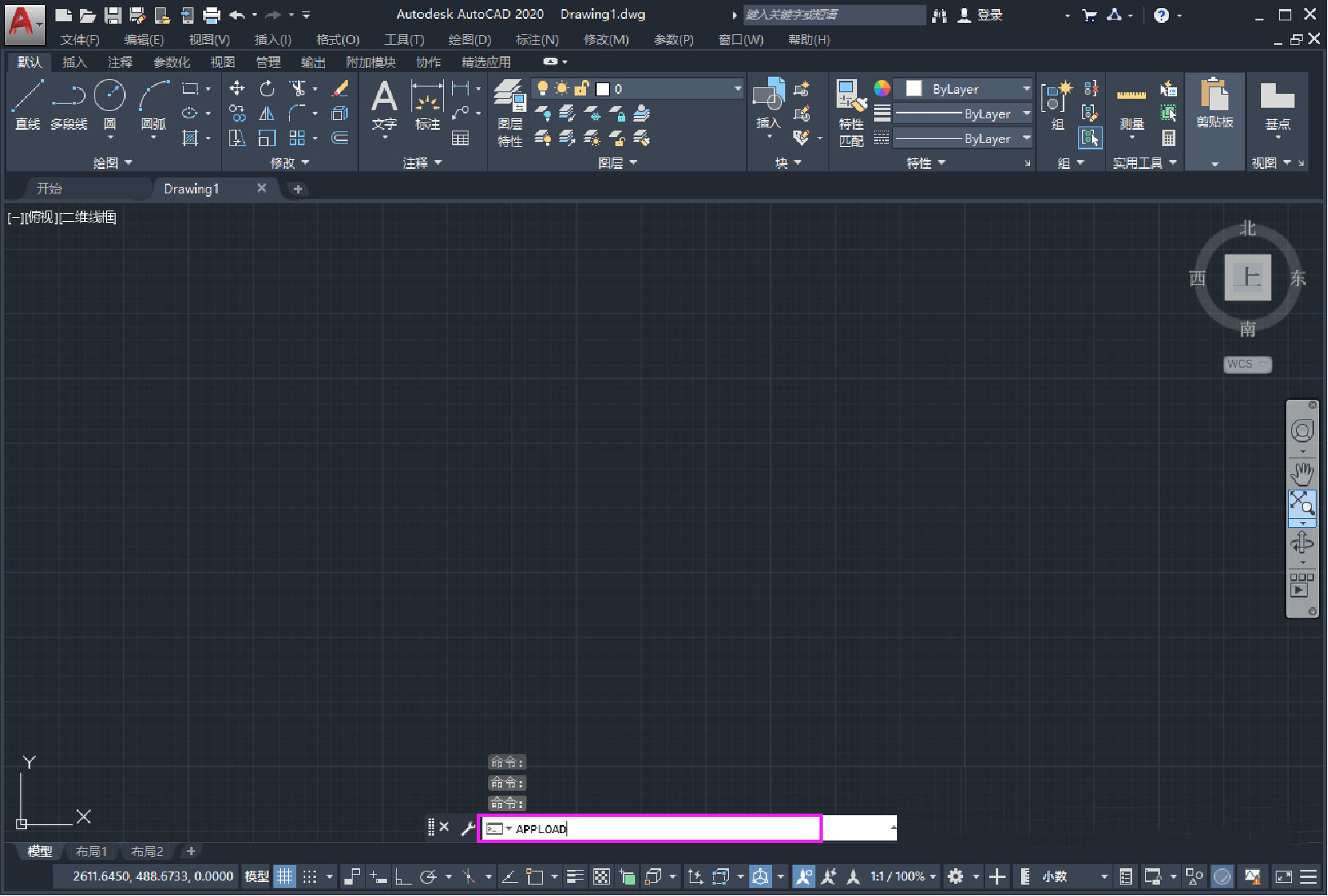

图1 插件加载命令选择CAD插件文件后，点击“加载”按钮，在CAD命令行会提示已成功加载的信息。

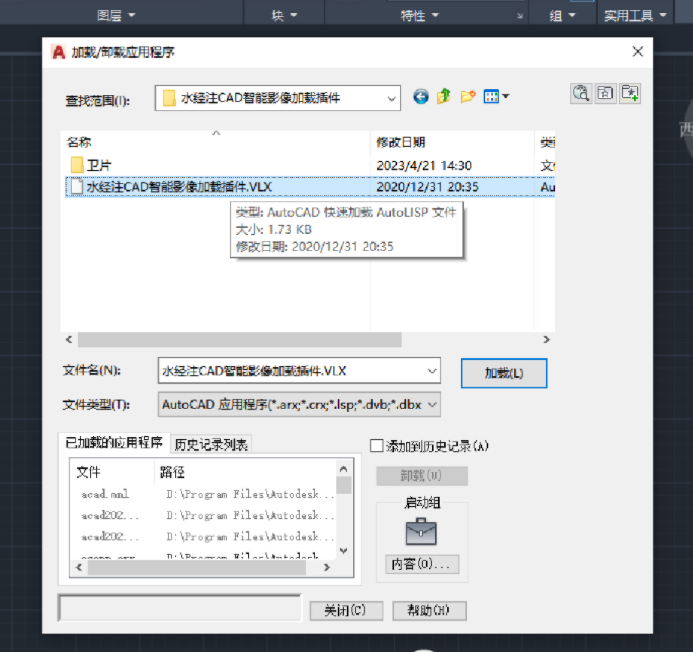

图2 加载插件在CAD命令行中输入“aimg”命令（AttachImage的简写），然后选择下载好的卫星影像图片文件后，点击“打开”按钮可将图片插入到CAD中。

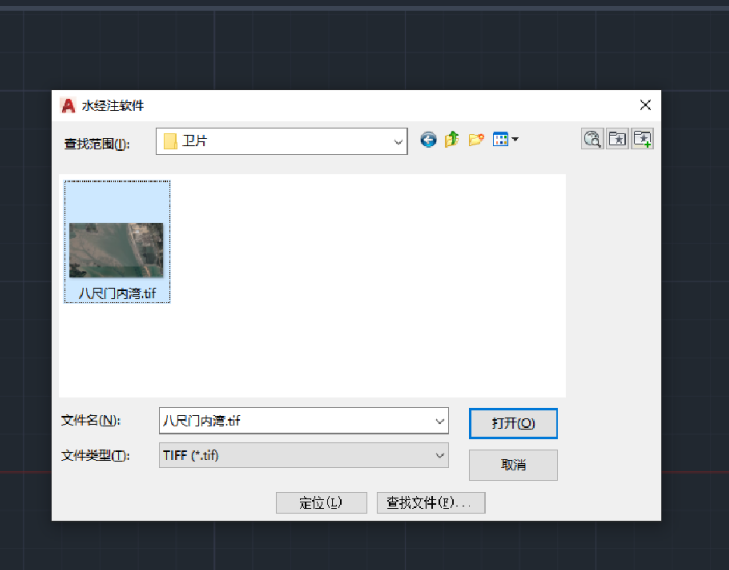

图3 加载卫星影像现在，我们就已经将卫星影像插入到CAD中了，而当前显示的坐标则为下载影像时选择的CGCS-2000高斯克吕格投影坐标。

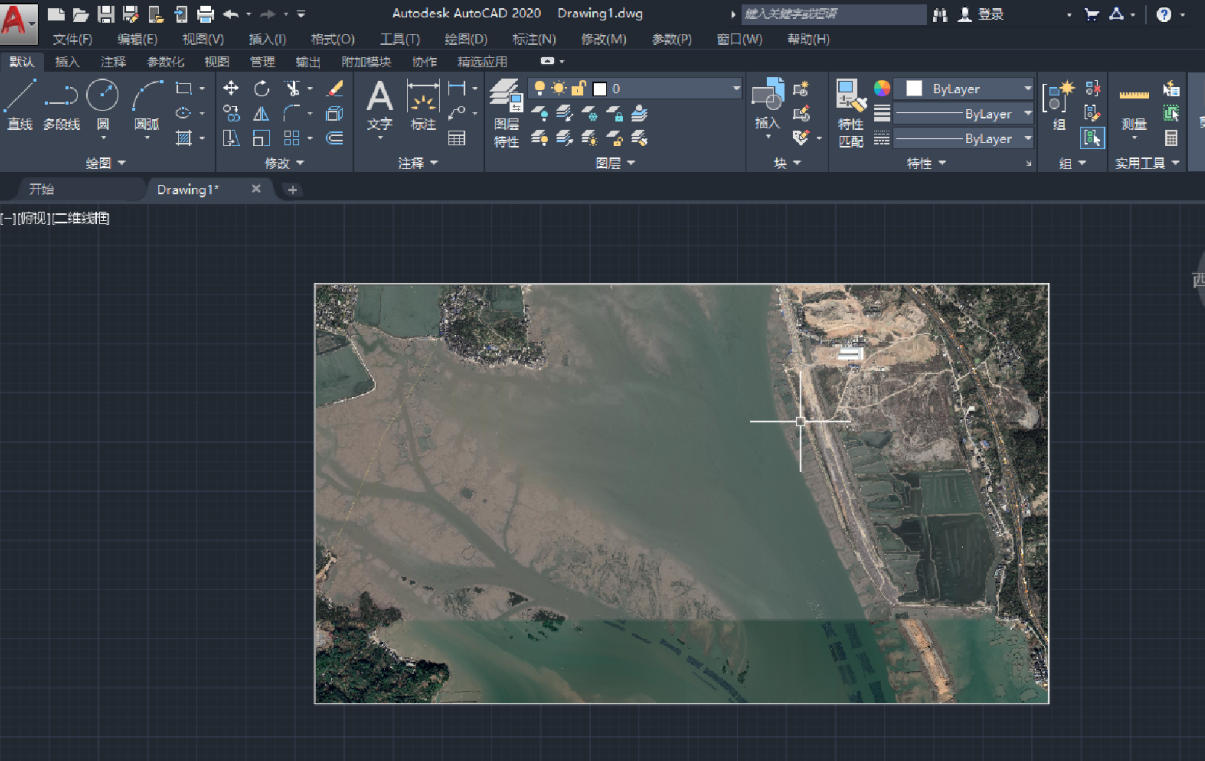

图4 加载结果二、RJ10 CAD影像配准插件“RJ10 CAD影像配准插件”与“水经注CAD智能影像加载插件”加载方法和使用方法基本相同，不同之处在于输入命令不一样。当通过“appload”命令（或通过菜单栏“工具”-->”AutoLISP(I)-->”加载应用程序”），加载“RJ10 CAD影像配准插件”后，在CAD命令行中输入“INSG”命令后回车，然后选择下载好的卫星影像图片文件后，点击“打开”按钮可将图片插入到CAD中。

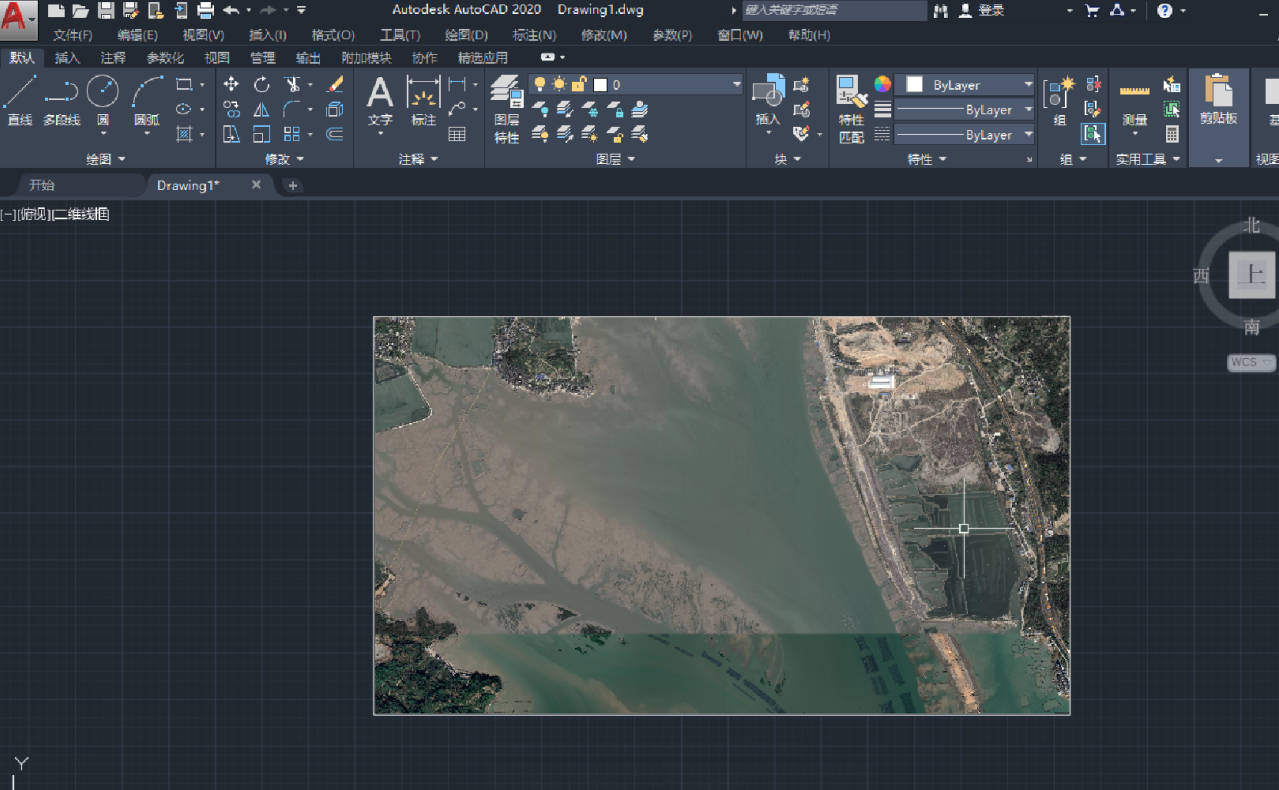

图5 “RJ10 CAD影像配准插件”加载结果
