绘制完成图纸以后，出图之前，常常需要在图框中填写设计审核的姓名，图纸上的这个签名常常需要是手签的签名，机打的文字不被认可了，现在出图的一些设计院，有些是直接签完字插入的图片，而有些是将签名做成了电子签的CAD图块。今天跟大家分享一下CAD电子签名的制作方法。

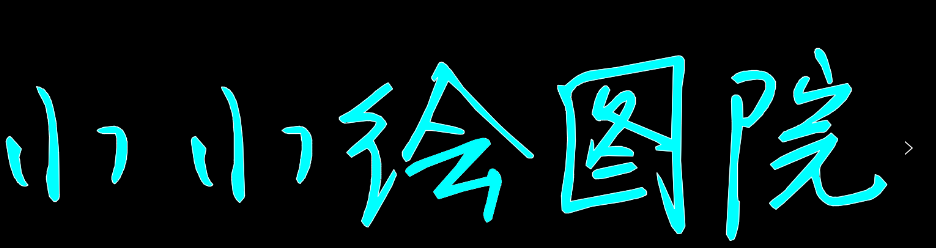

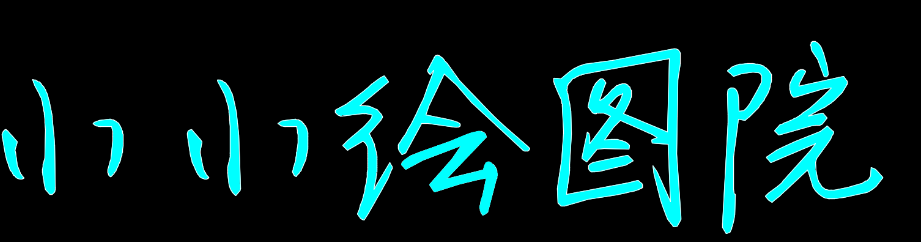

先给大家看下成品：
制作方法：
首先需要准备好签名的图片文件（可以是手写以后拍照，也可以自行生成艺术签名），将照片放置到桌面上。

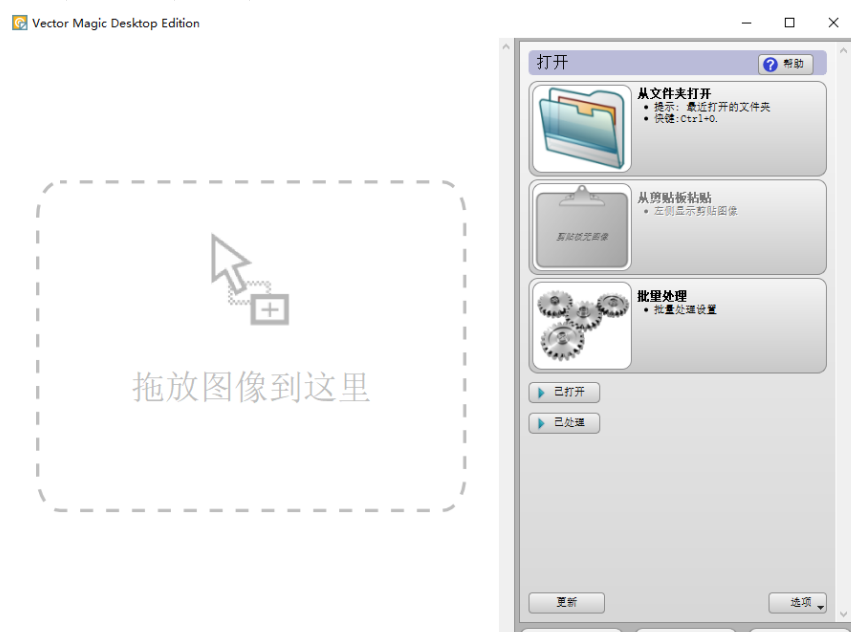

打开Vector Magic 程序,然后将准备好的签名照片拖动放置到程序内。

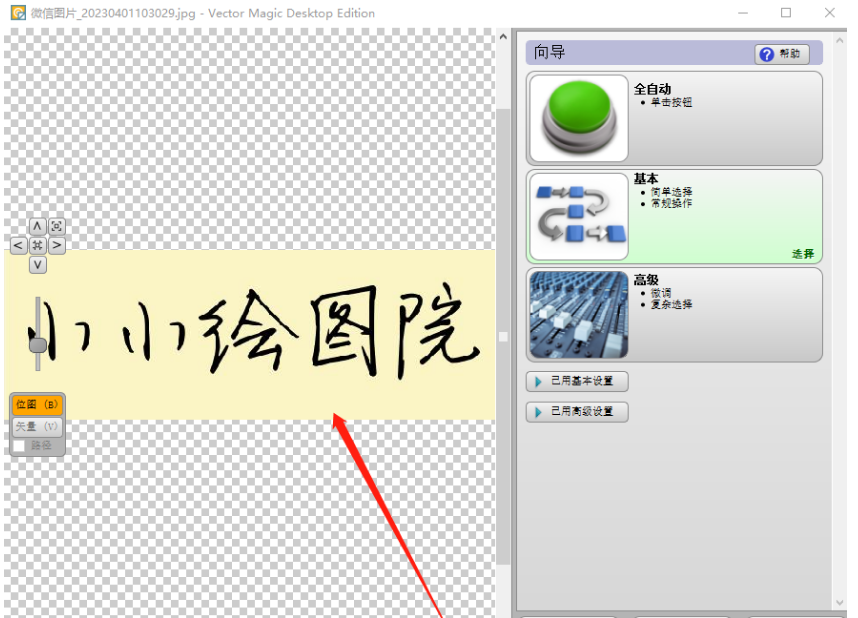

图片拖入下图位置：

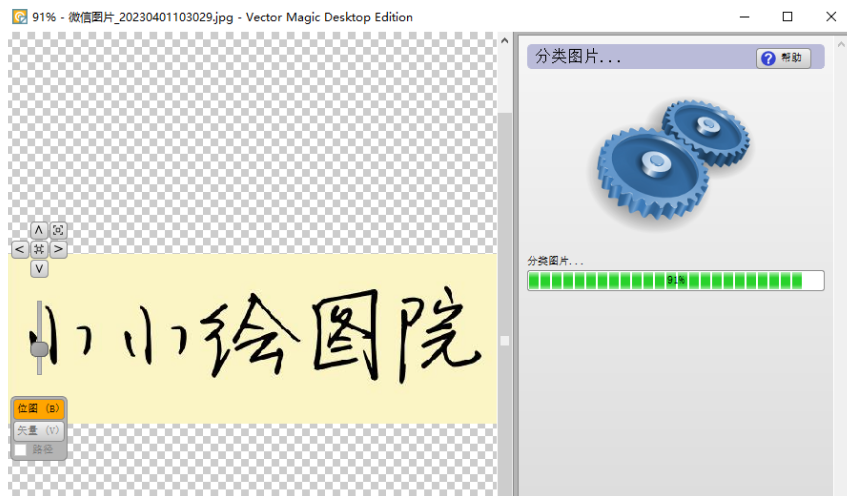

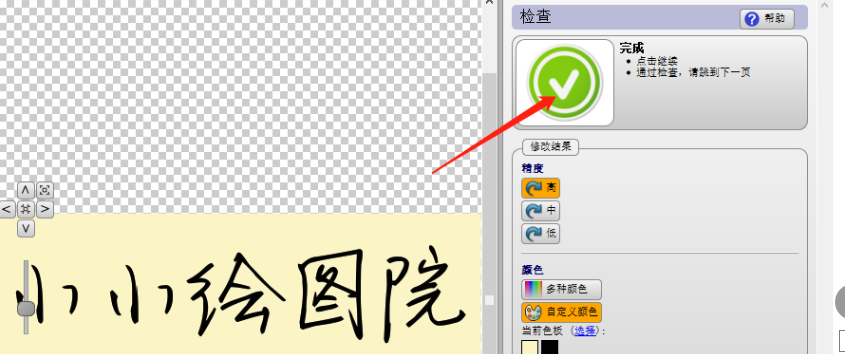

点击“全自动”，然后等待分析完成。

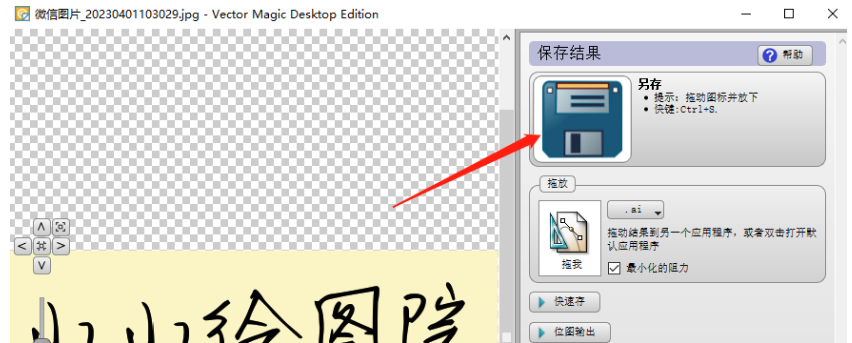

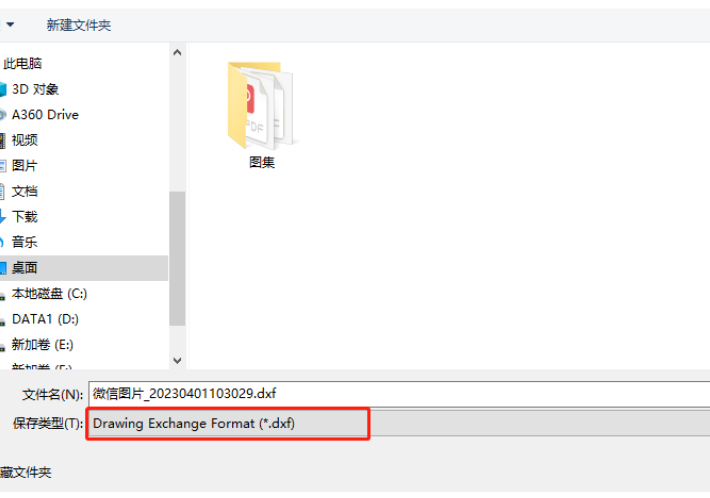

点击完成后，另存为（*.dxf）格式。

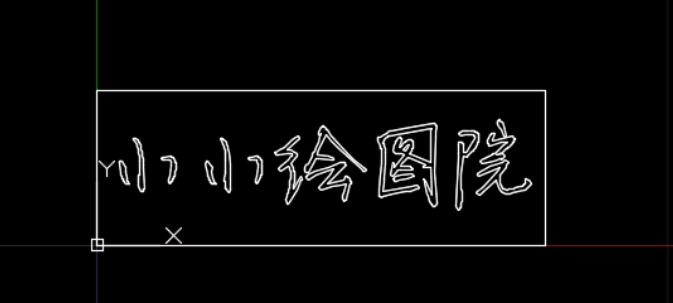

然后用CAD打开保存好的DXF文件，DXF文件为空心文字形式，自行填充中空文字，设置好颜色，保存成签名块，使用的时候直接插入就可以了。
