生活中，我们每天都离不开开关插座，家里开关插座布局的合不合理，直接影响着我们每天的心情。

你有没有遇到过躺下准备睡觉了却要起床去关灯的情况？或者是硬装完毕，家具进场却发现挡住了插座；又或者插座不够用，家里到处是杂乱的插排。出现这种情况，就是在装修时没有做好开关插座的布局设计。

设计师在进行全屋机电布局设计时，应提前了解使用者的生活习惯，结合设计规范全方位进行设计，今天我们就来讲讲家庭空间开关插座应该如何布局。

全屋机电布局CAD图及开关插座图例

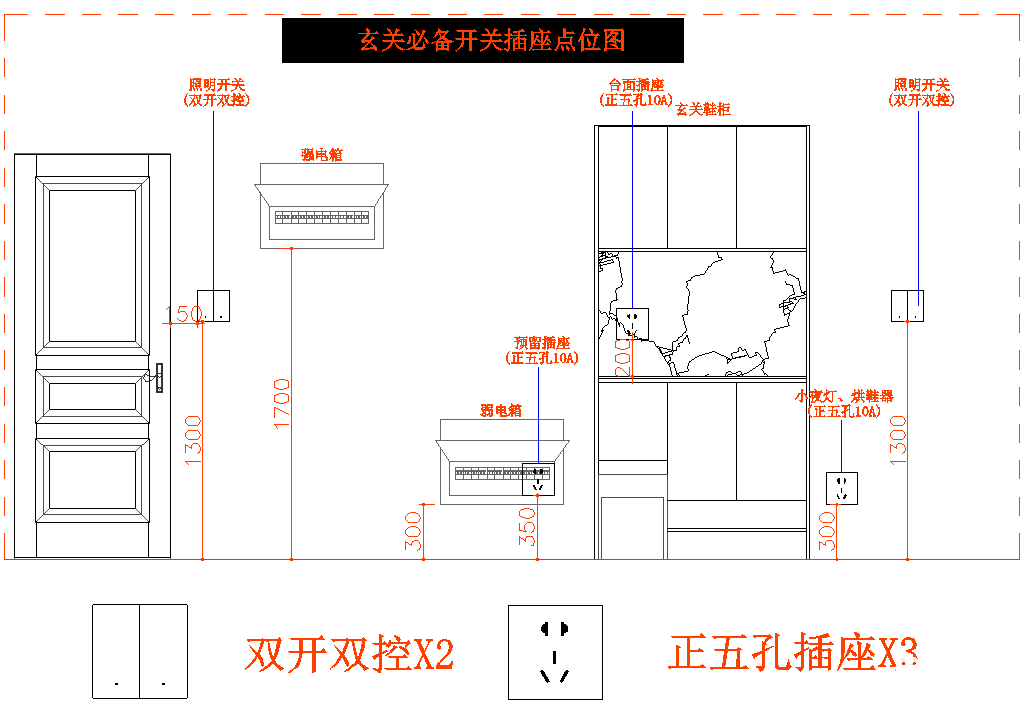

01玄关

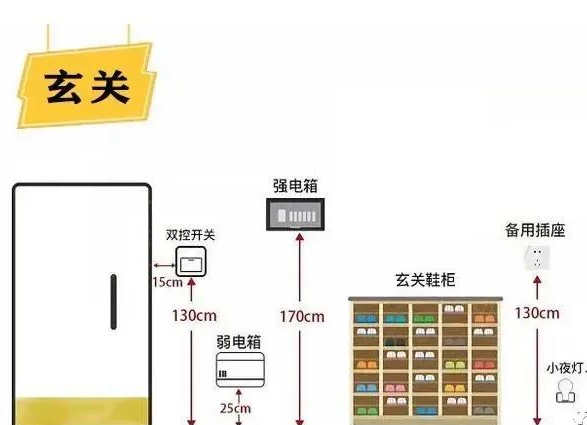

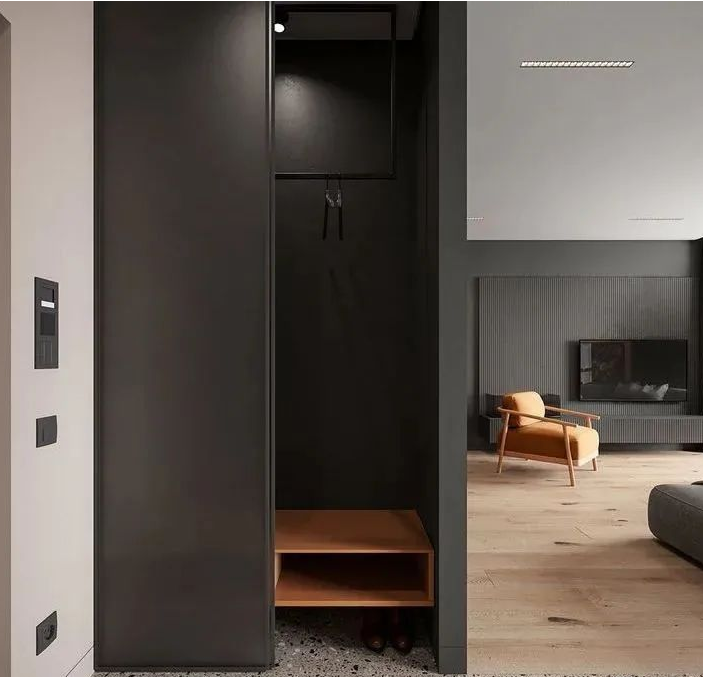

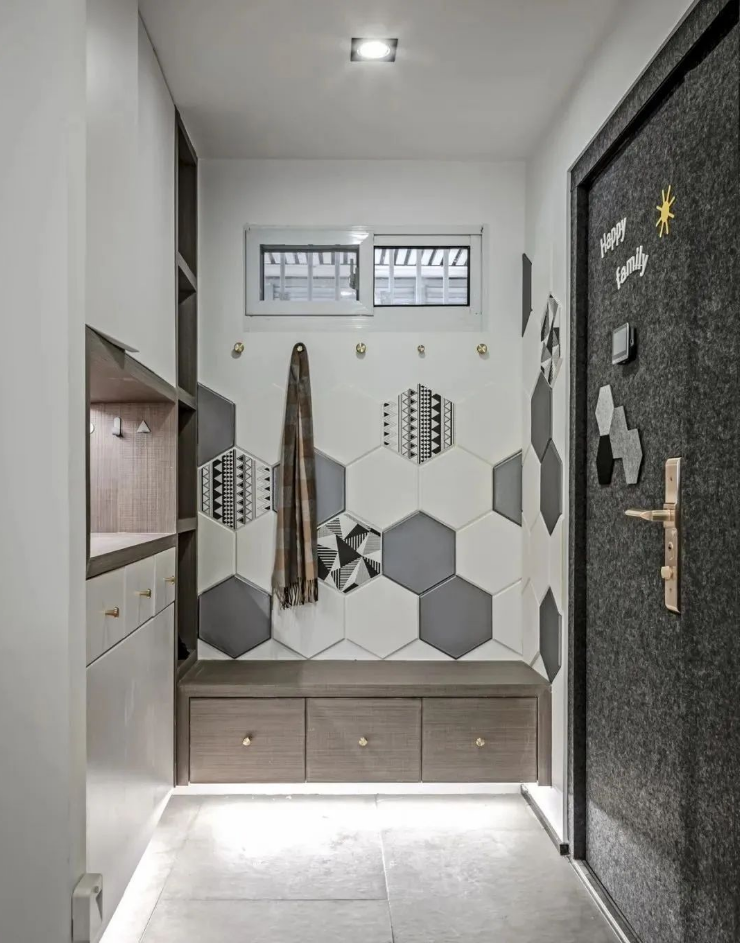

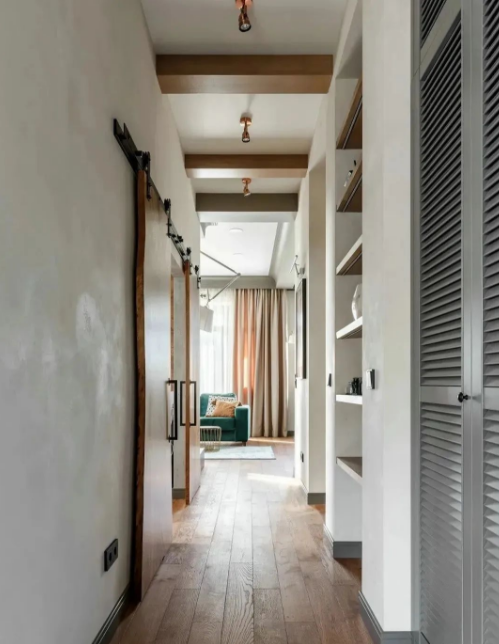

在玄关，首先就是在进门手边最方便的位置布置玄关灯开关。如果进门即客厅，一定得设置双控开关，进出门随手开关灯非常方便。

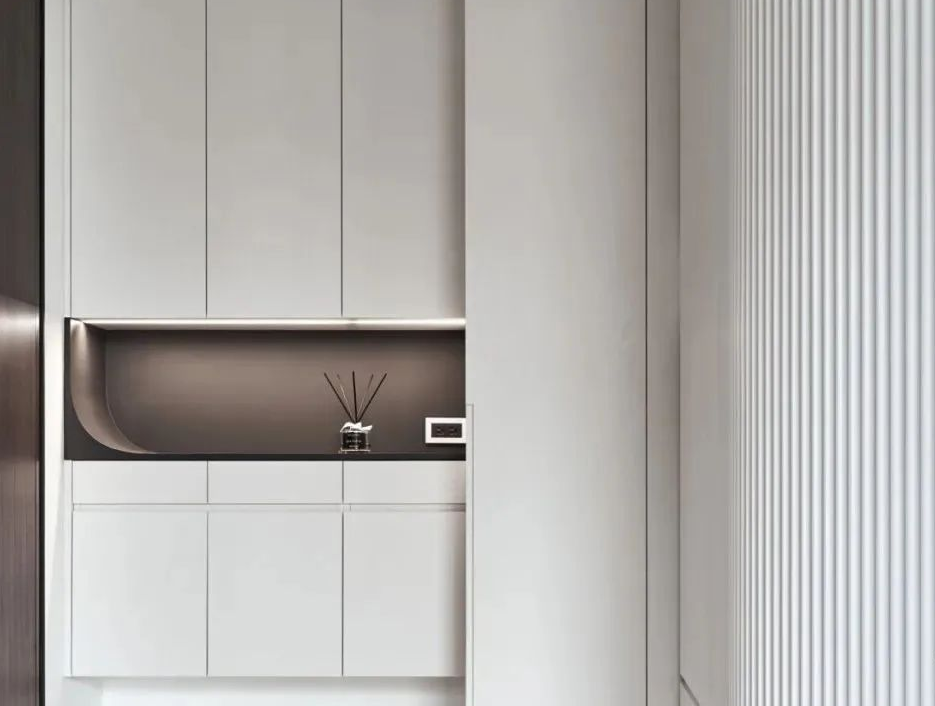

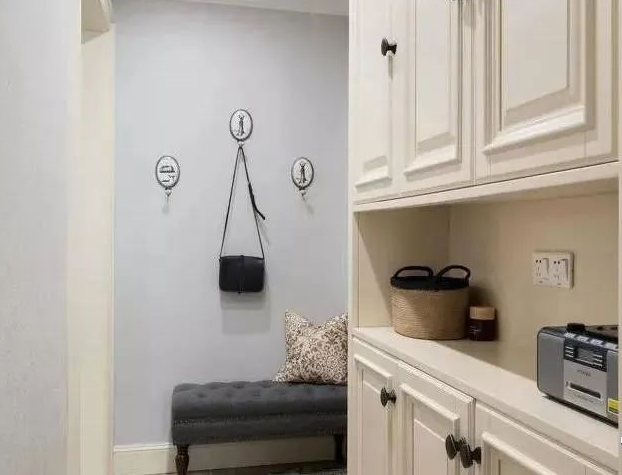

玄关插座至少预留两个五孔插座，方便安装感应灯和给手机充电。但现在经常做顶天立地、上下分体的玄关柜，可中间设置插座，还可以预留出使用烘鞋器等小电器的插座。如果想门口安装监控，那么也需要预留插座。

02

客餐厅

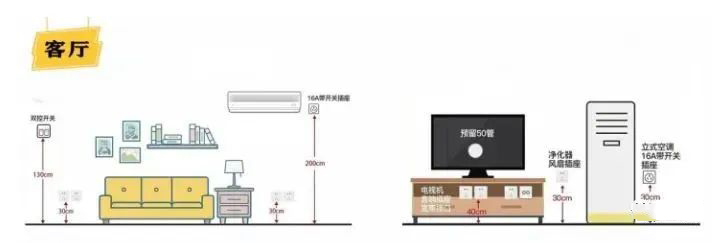

客厅的主灯可与玄关处做成双控，方便控制。客厅中电视背景墙上的插座和网络接口普遍高度是300mm左右，最好不露出，如果准备电视壁挂，高度在1-1.1m左右。

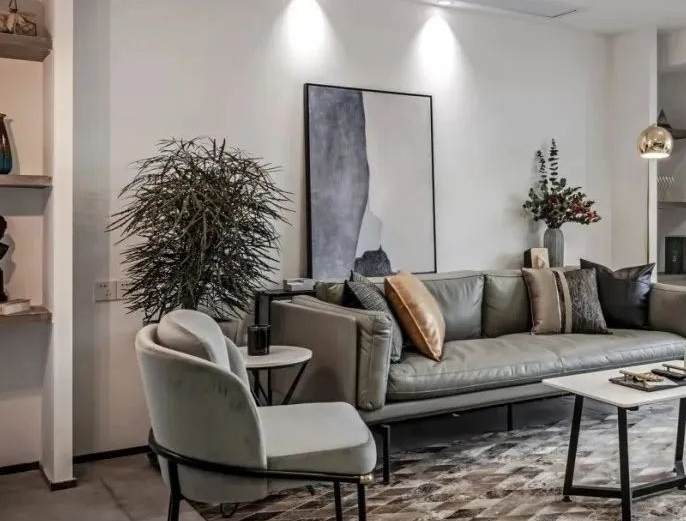

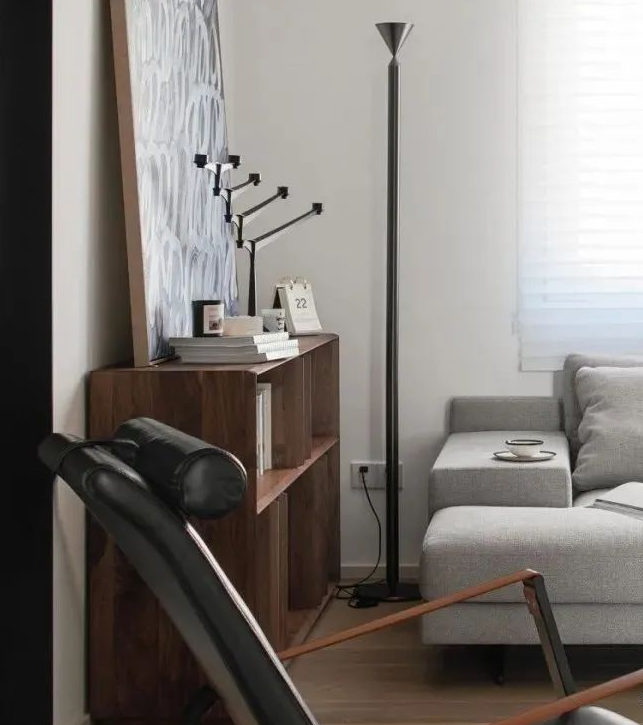

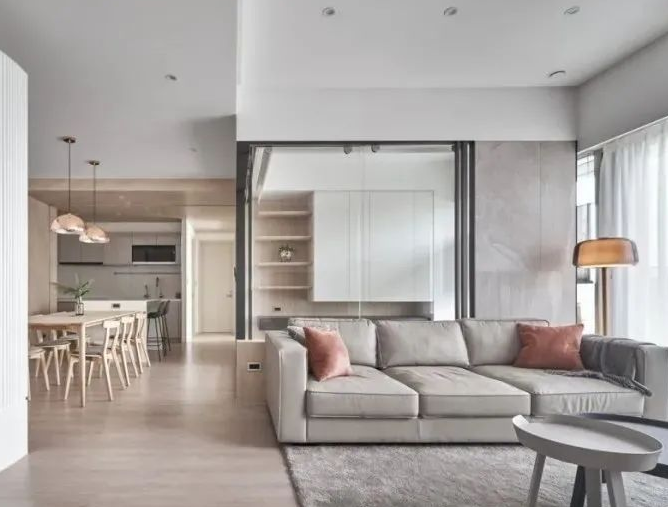

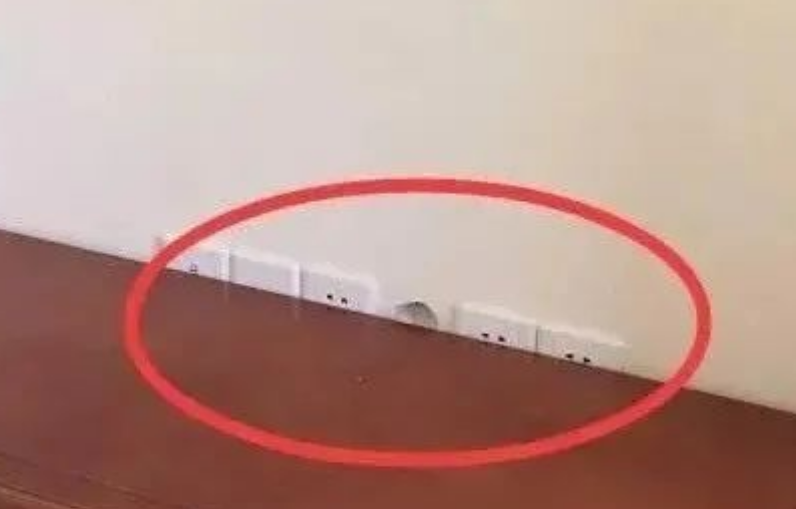

沙发两侧设置插座时可选择一个带有USB的，方便日常充电使用。同时考虑到日后可能有台灯等需求，设置足够的插座，高度普遍在300mm左右。但提前算好沙发长度很重要，避免插座被挡住。

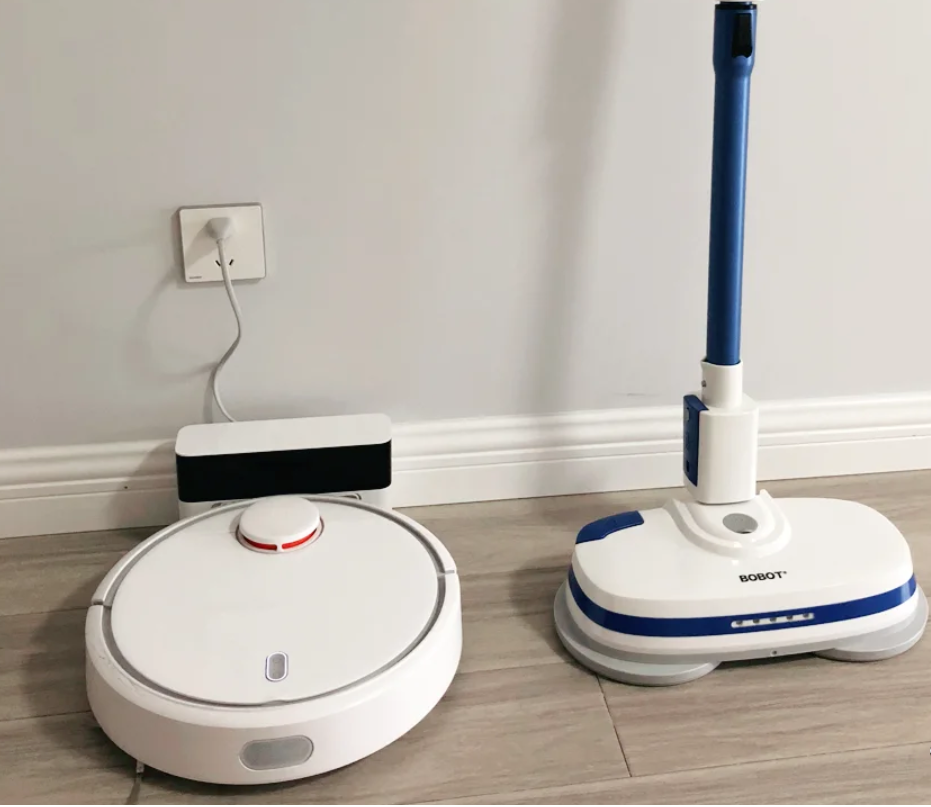

除此以外，还有比如投影仪、加湿器、扫地机器人等等可能用到的电器，需要提前考虑，留出足够的插座和空间。

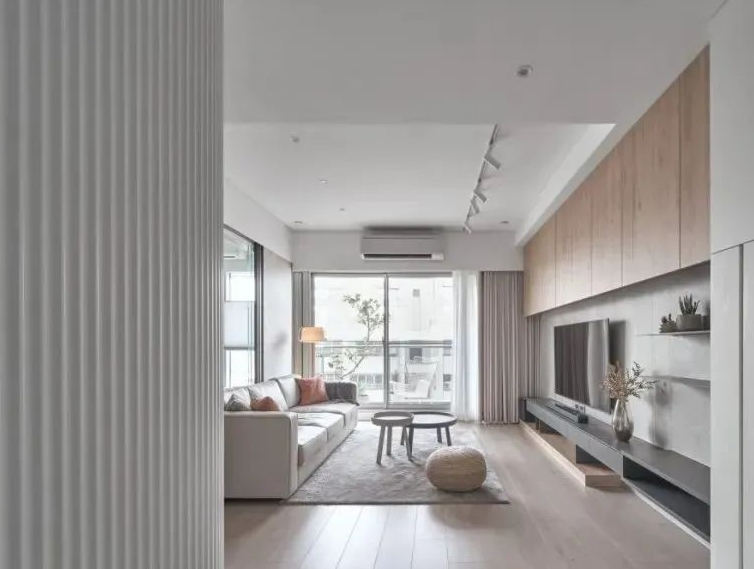

图源：散步的鸡蛋 / 小红书

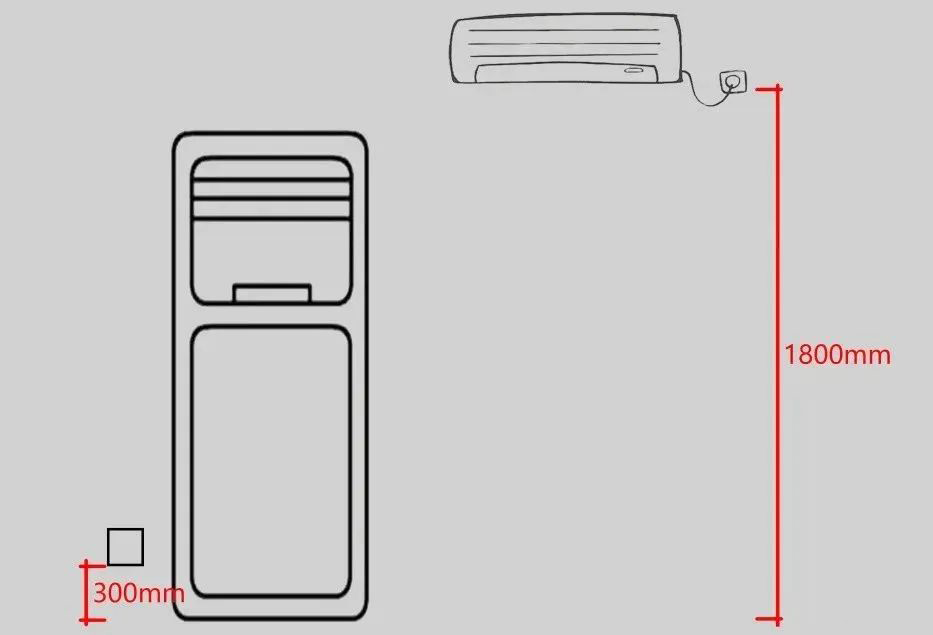

客厅空调前期就要确定，毕竟立式空调和挂式空调插座高度不一样。另外，空调刚启动时，电流会非常大，必须配专用的16A带开关的三孔插座。

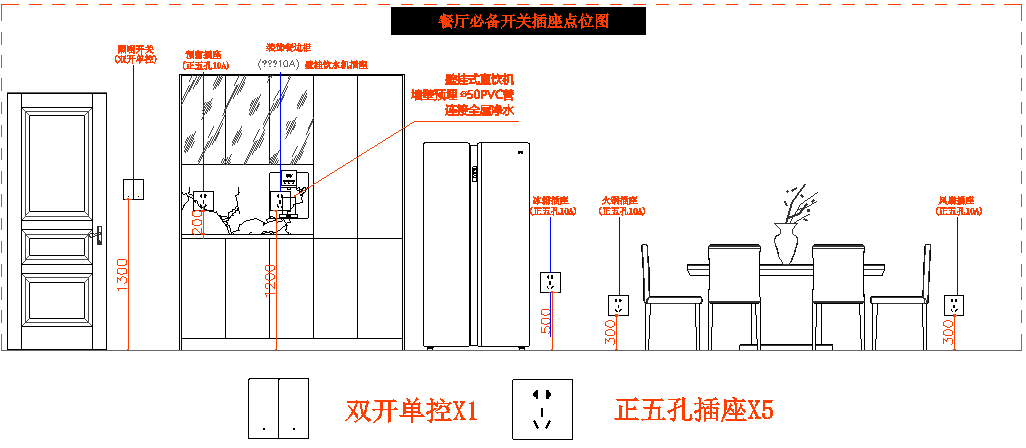

餐厅所需开关为吊灯双回路控制及装饰效果灯开关。

插座需要两个五孔带开关插座，热水器、咖啡机、吃火锅的电磁炉即插即用，再也不用大老远拉个插排才能煮火锅啦。

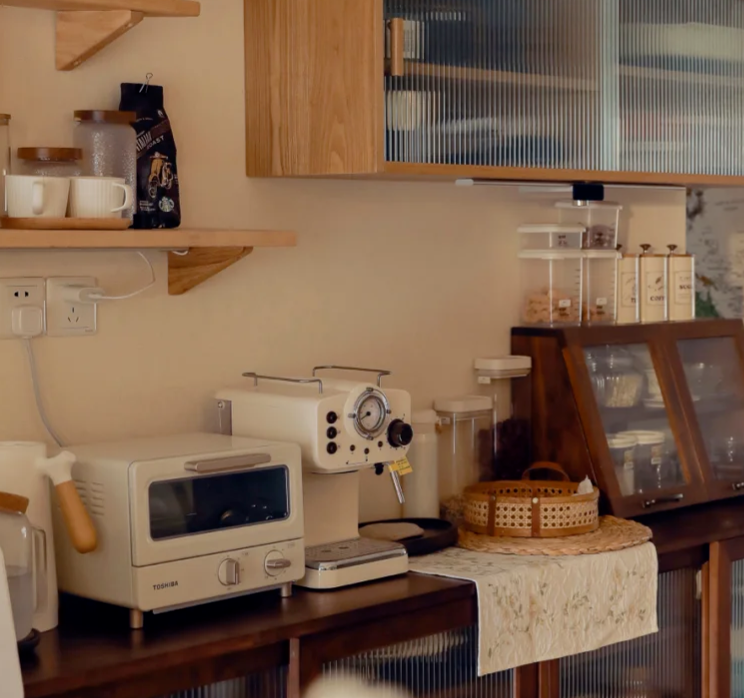

如果有餐边柜，可以在其中设置几个插座，将一些类似热水壶、咖啡机等小电器从厨房移出，方便使用的同时还能减轻厨房台面压力。

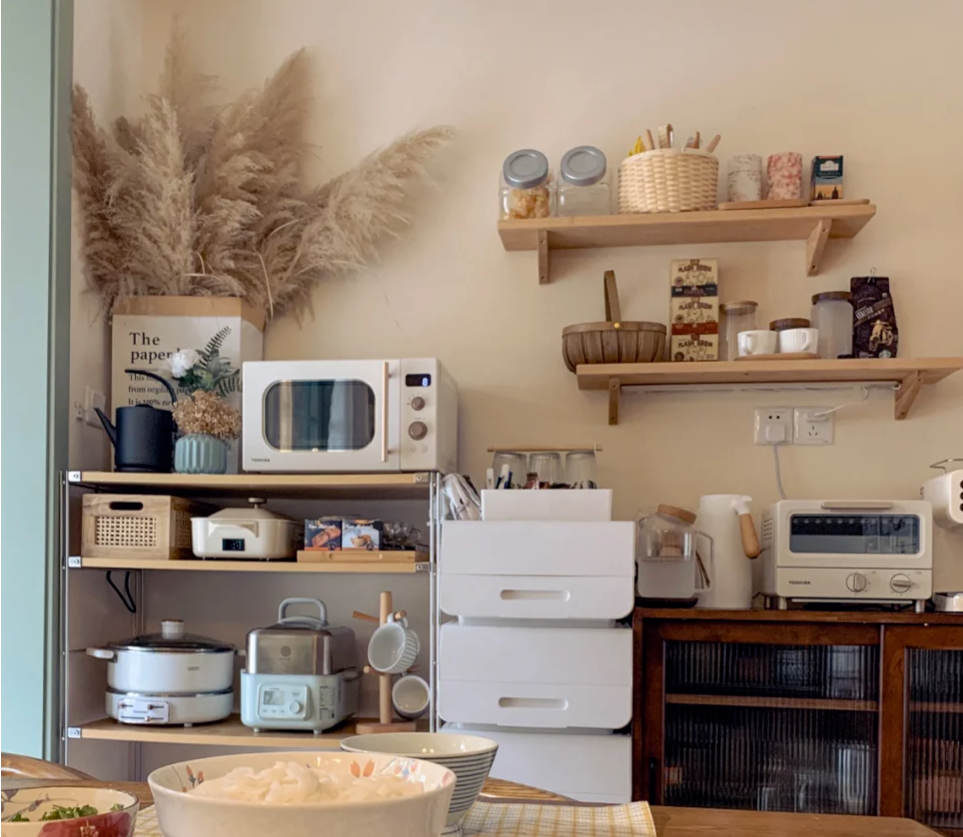

图源：土司在拍照 / 小红书

03

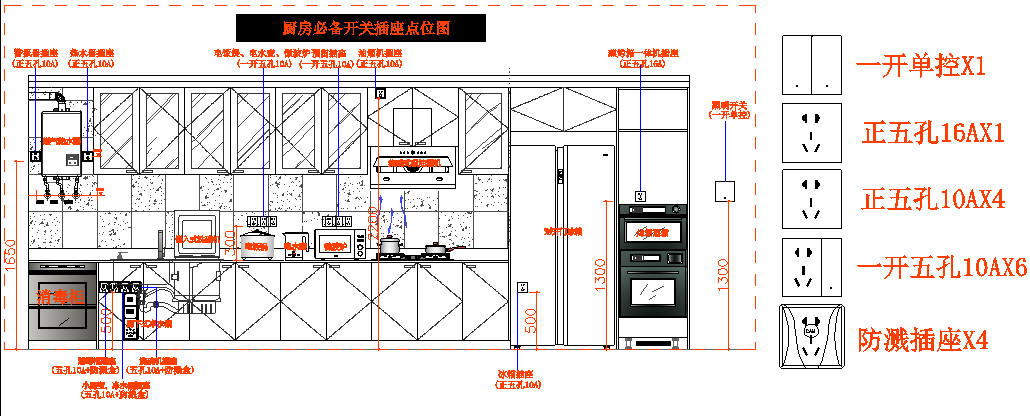

厨房

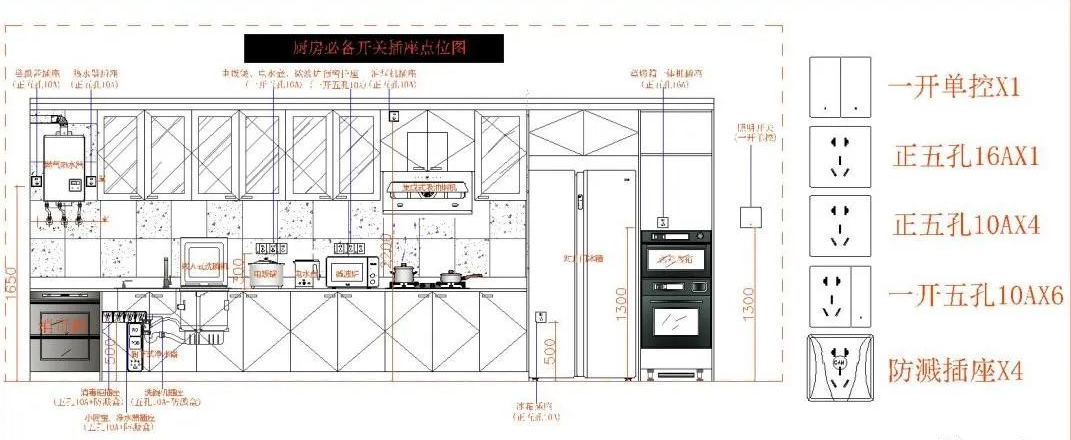

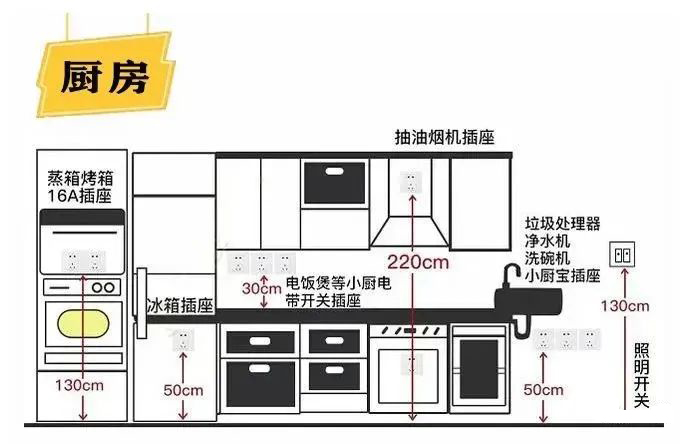

厨房隐藏插座较多，特别是做嵌入式冰箱、蒸箱烤箱，或是后期可能想加上垃圾处理器、小厨宝、净水器之类的电器，都需要提前在橱柜里留好插座。厨房建议选择带有开关的插座。

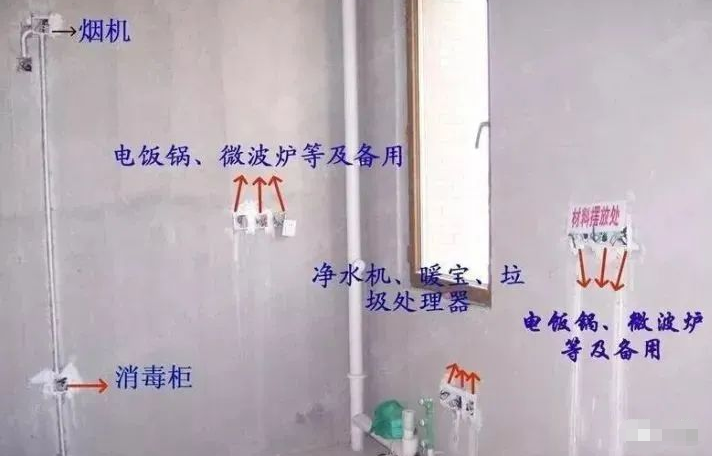

图源：装小蜜监理王志 / 知乎

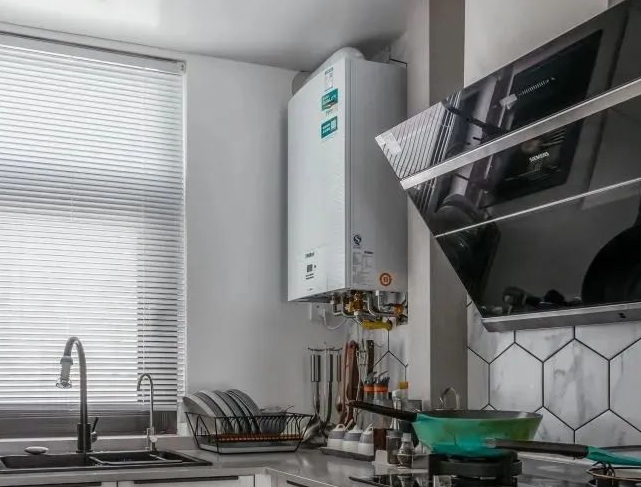

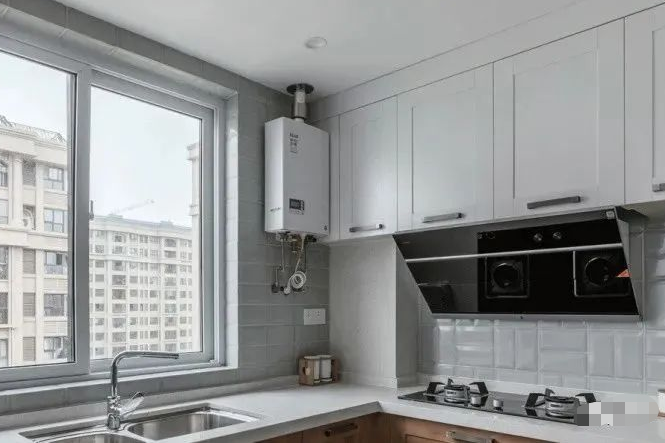

燃气热水器、壁挂炉需要三孔插座，一般在窗户边。

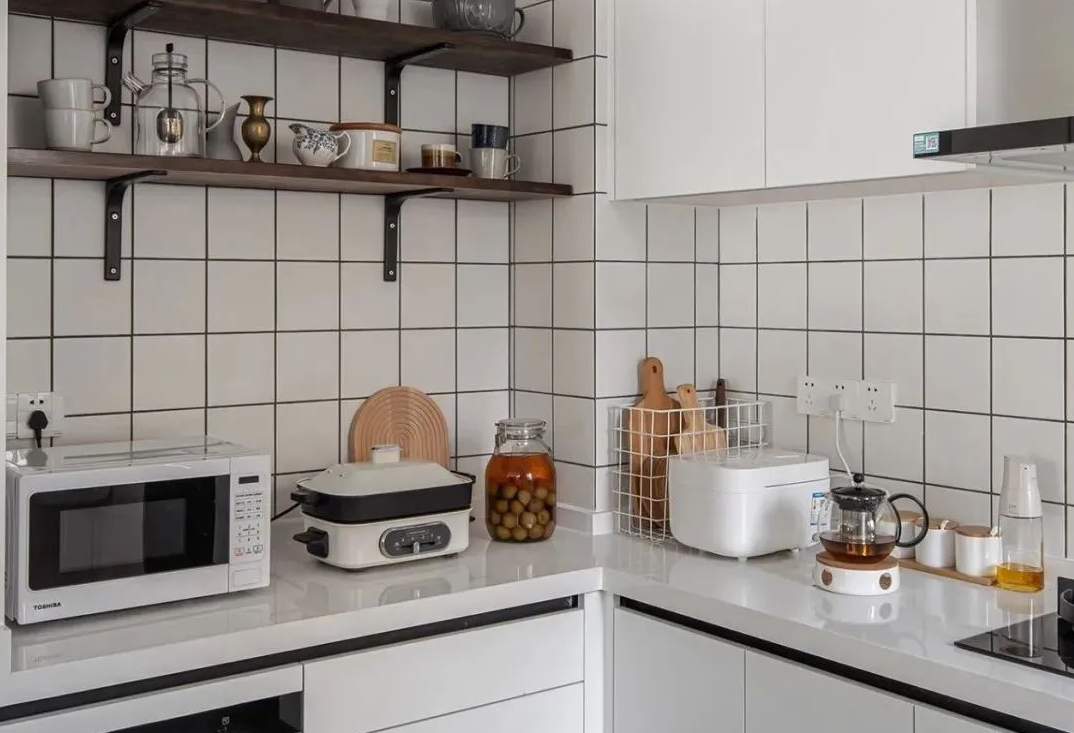

现在各种厨房小家电流行，必须设置足够多的插座，用起来才不需要挪来挪去。小型常用电器，比如几乎每天都要用的电饭煲，可以设置带有独立开关的插座，不用经常拔插，方便安全。

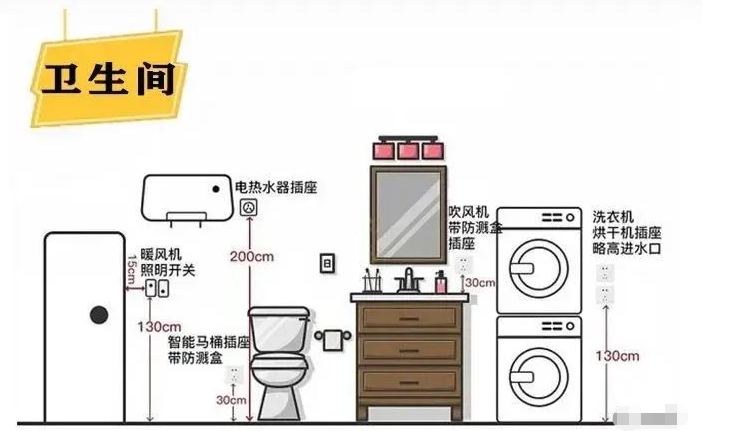

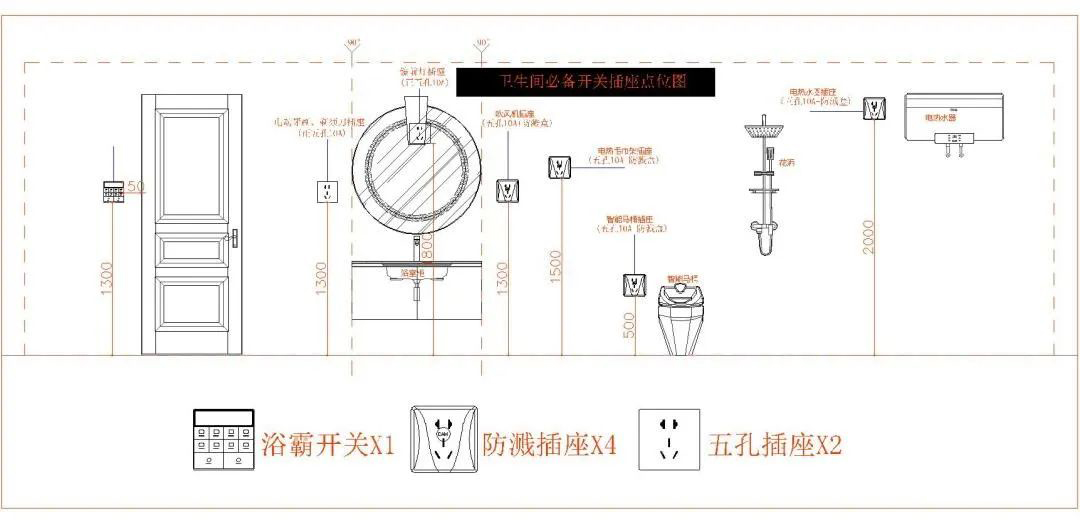

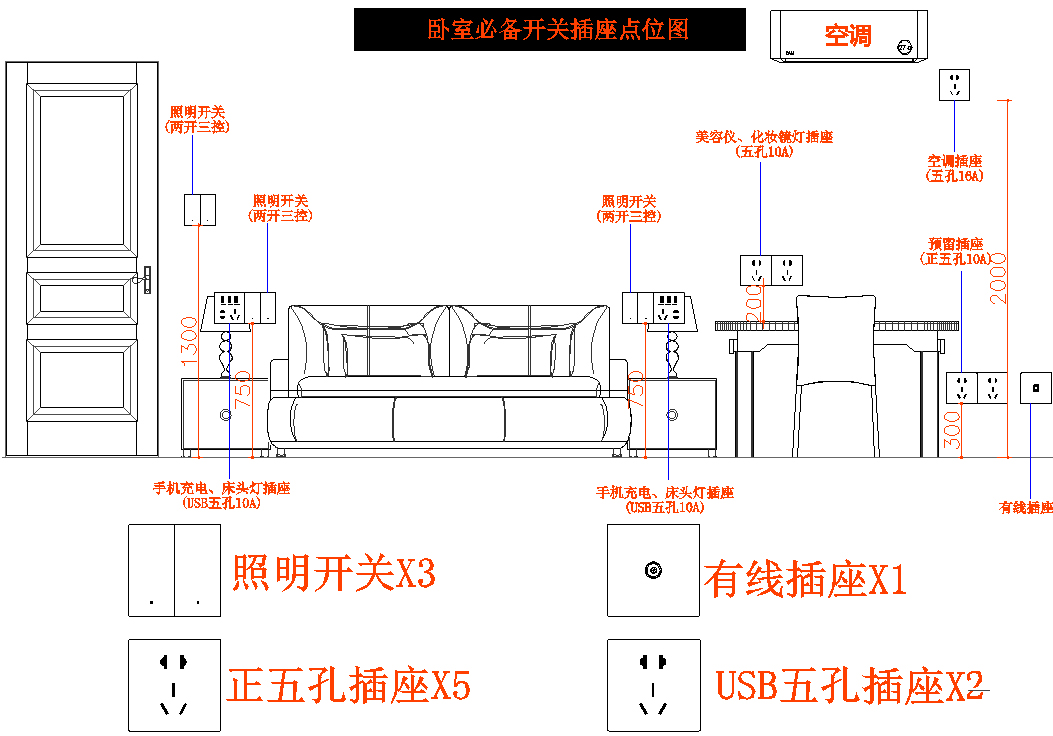

除了玄关、客餐厅、厨房的开关插座之外，卧室，卫生间的开关插座布局也同样重要，在这里小编就不一一赘述了。开关插座最重要的还是按需设计，遵循人体工程学的要求，让使用者用起来方便。

这里小编为你准备了全屋机电布局CAD图及开关插座图例，不仅告诉你家庭中各空间需要哪些开关插座，还有详细的高度，同时还给大家准备了开关插座灯具的图例，让你不再为开关插座的布局设计图而发愁。

全屋机电布局CAD图及开关插座图例

部分内容展示

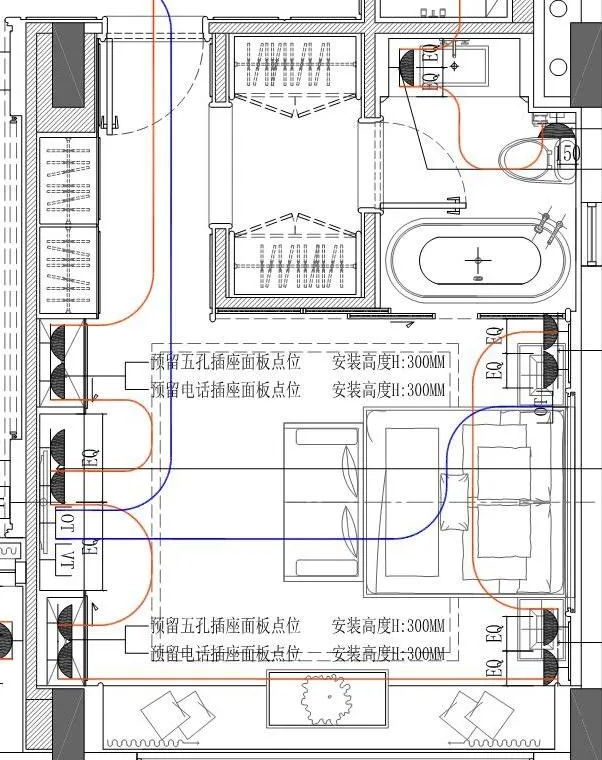

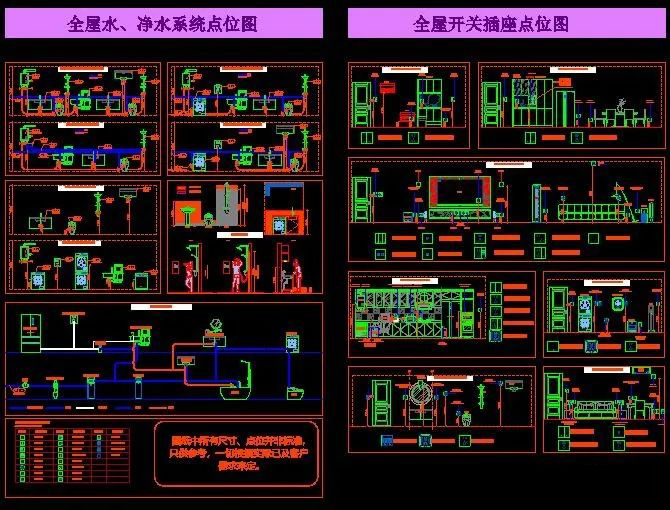

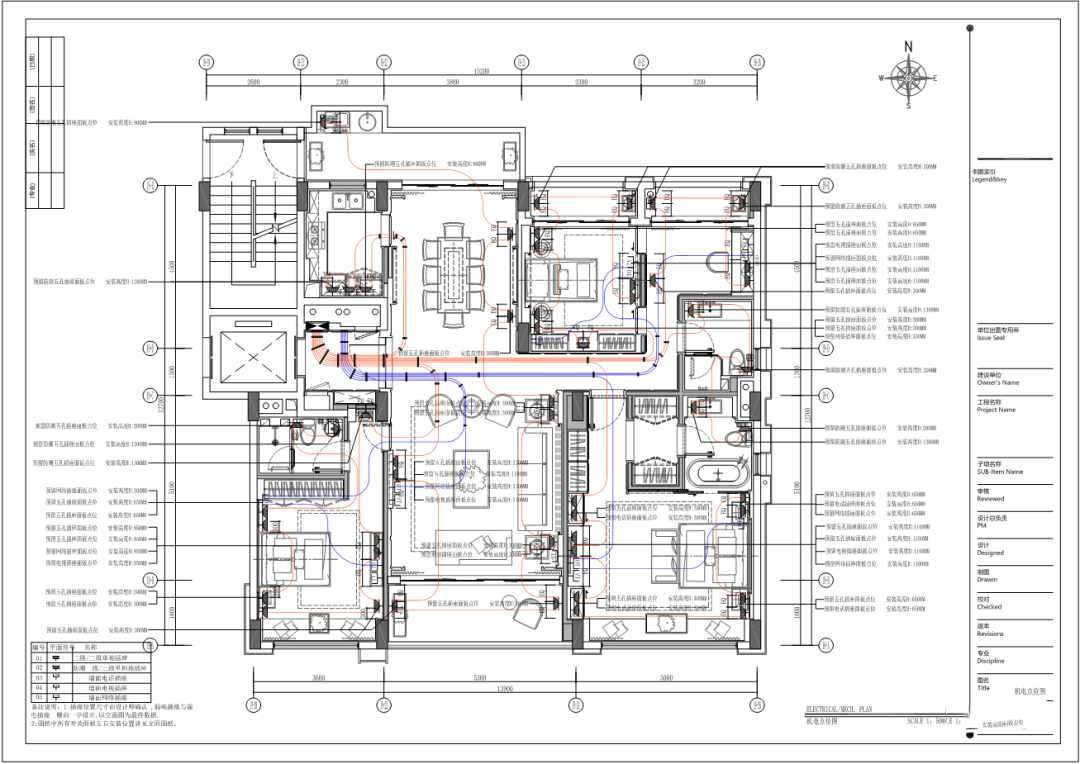

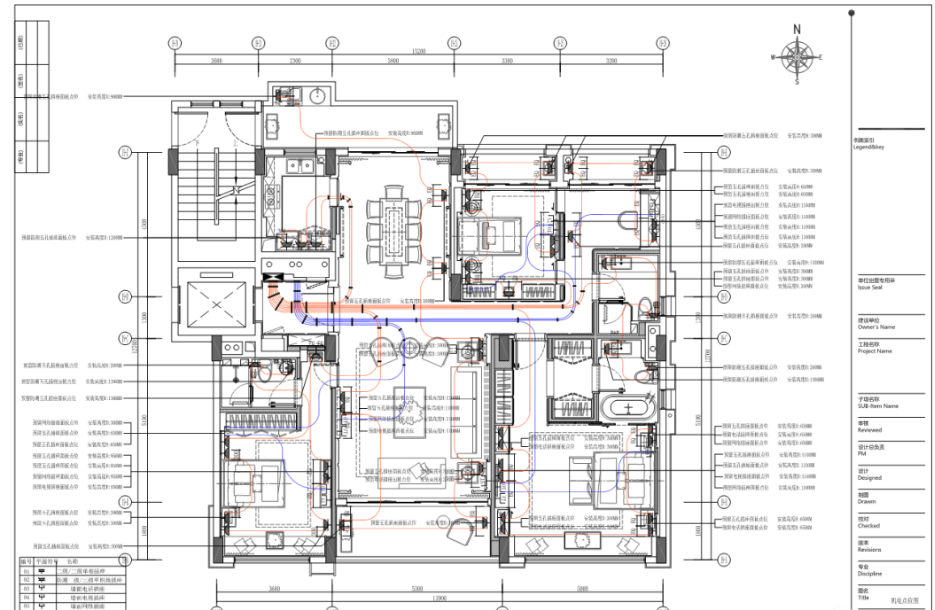

全屋机电点位布局CAD图

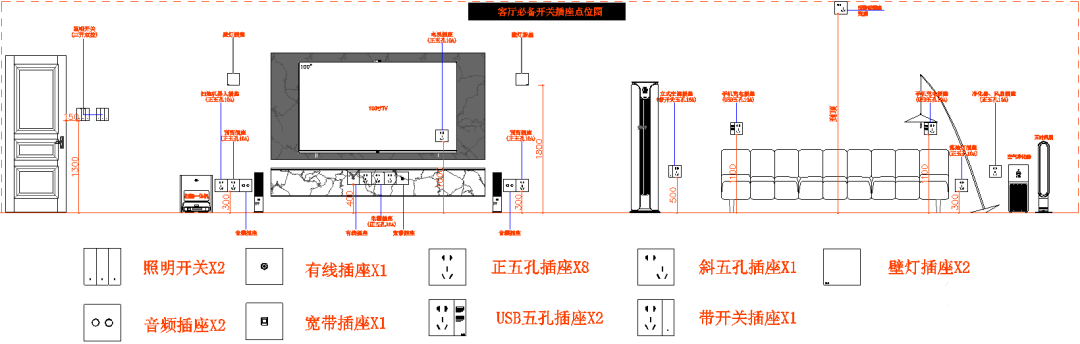

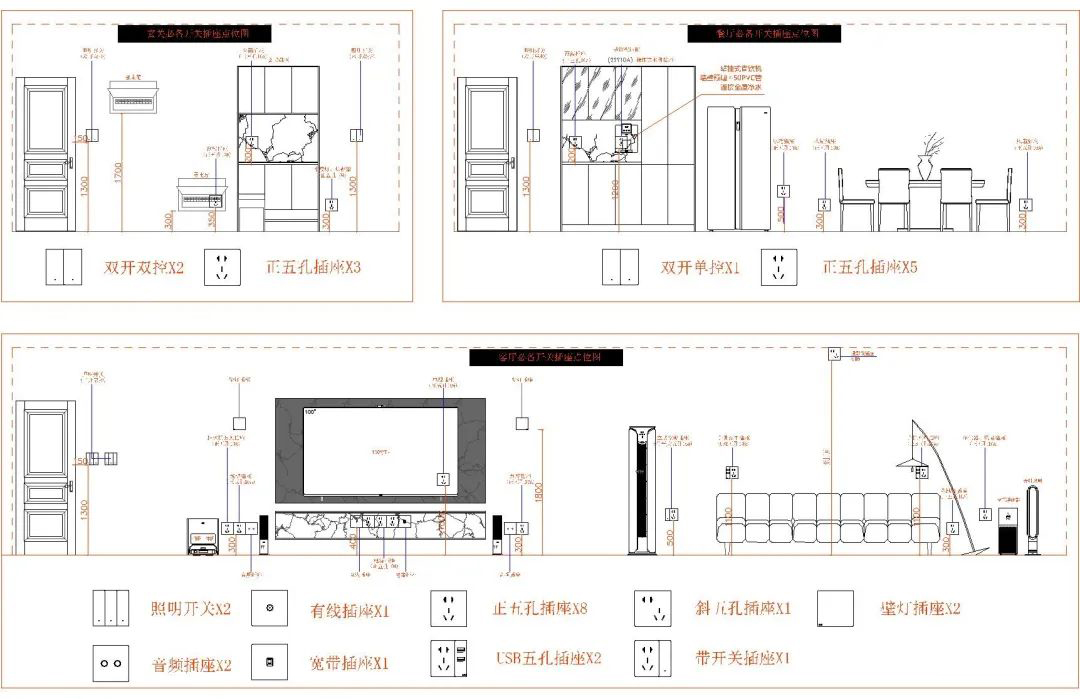

全屋开关插座点位图

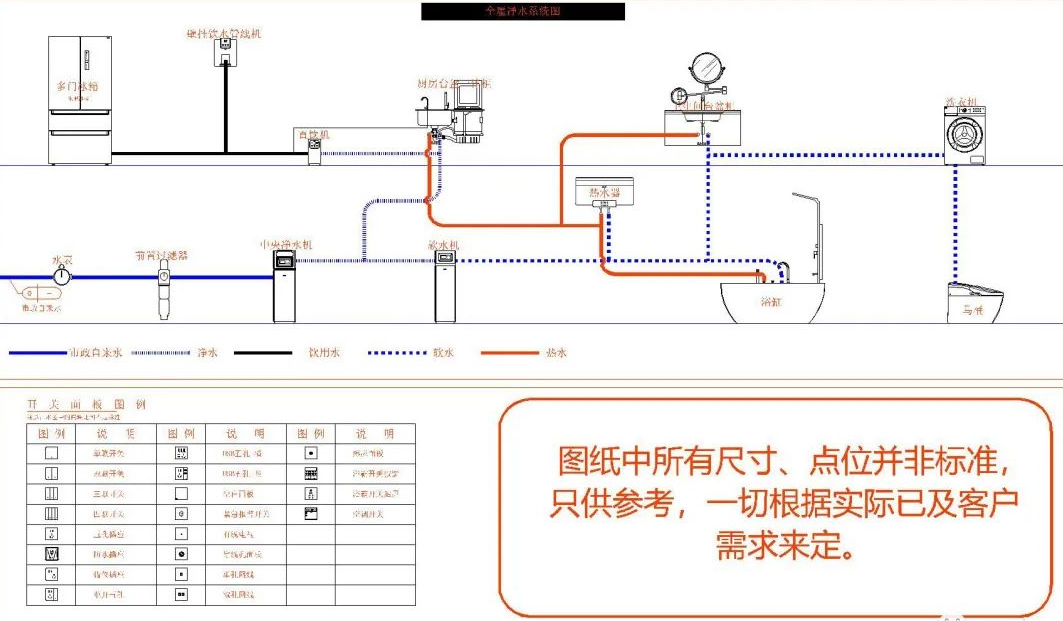

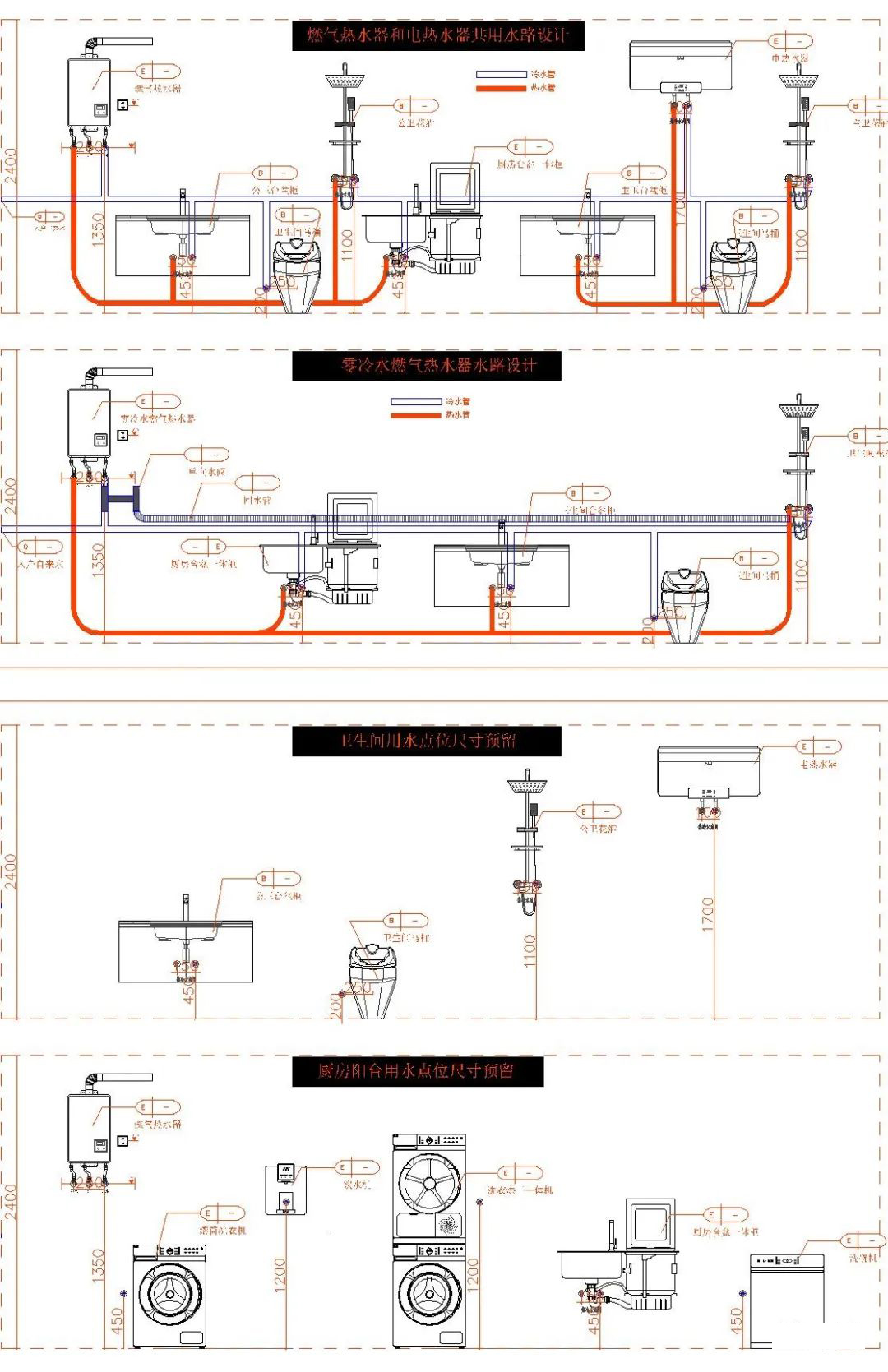

全屋水、净水系统点位图

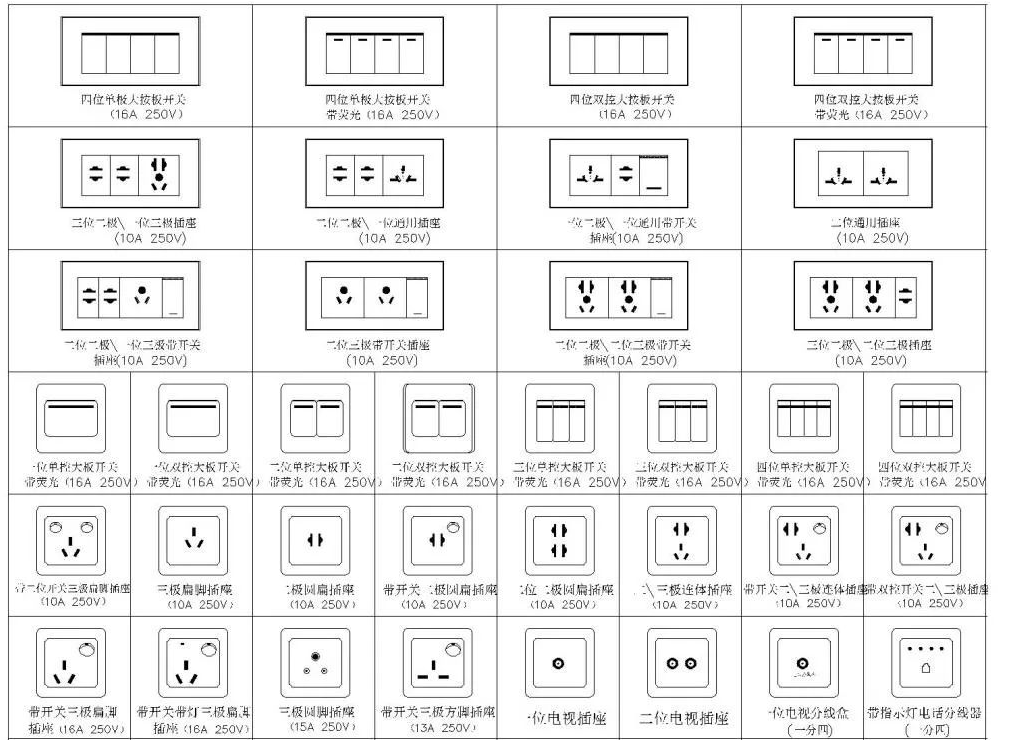

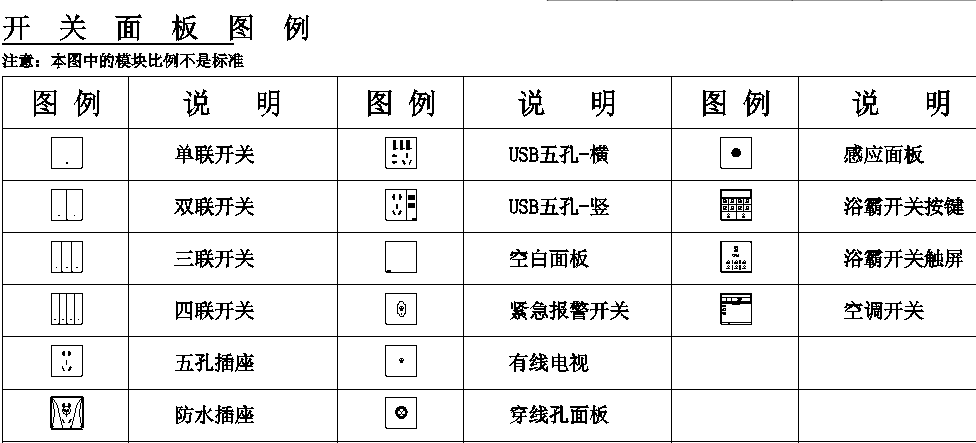

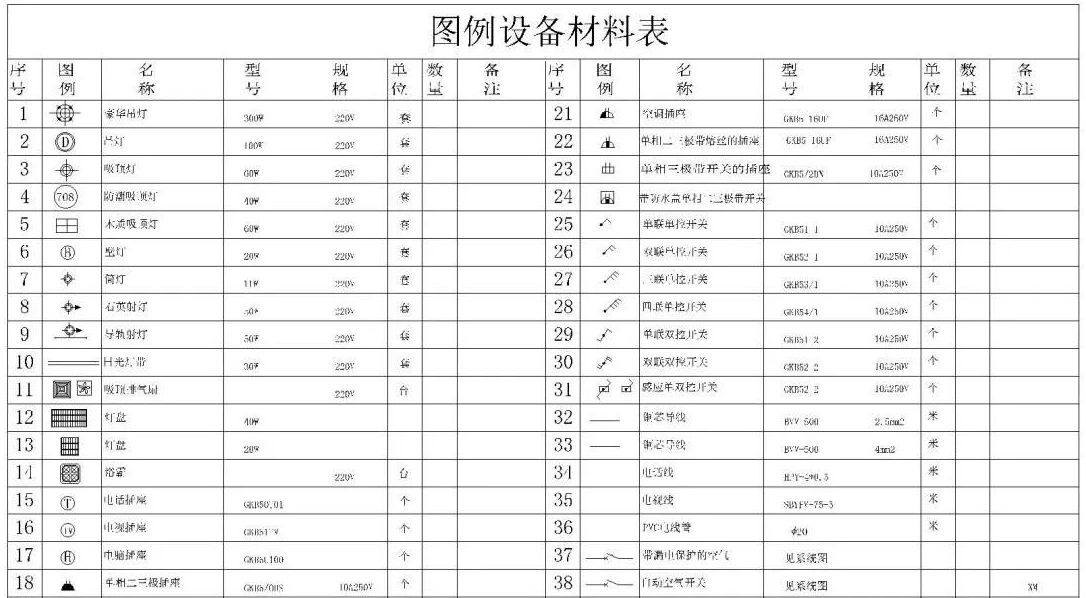

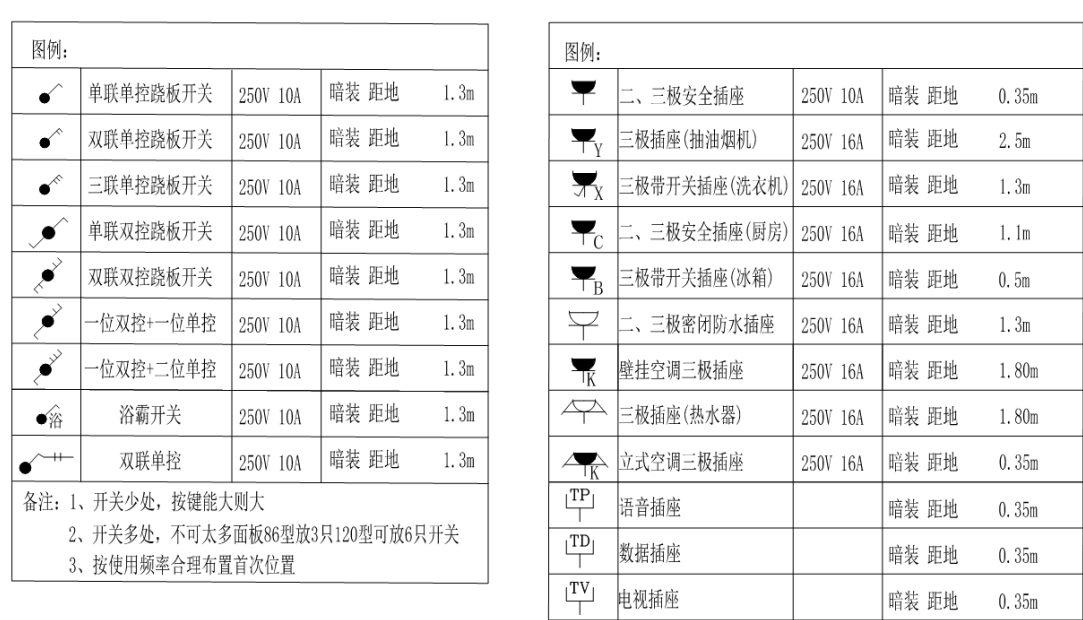

开关、插座、灯具图例合集
