提取CAD图形中的线型文件工具
2023年09月15日发布 250人浏览 0人评论 0人下载
30金币 VIP 1金币
下载 金币充值

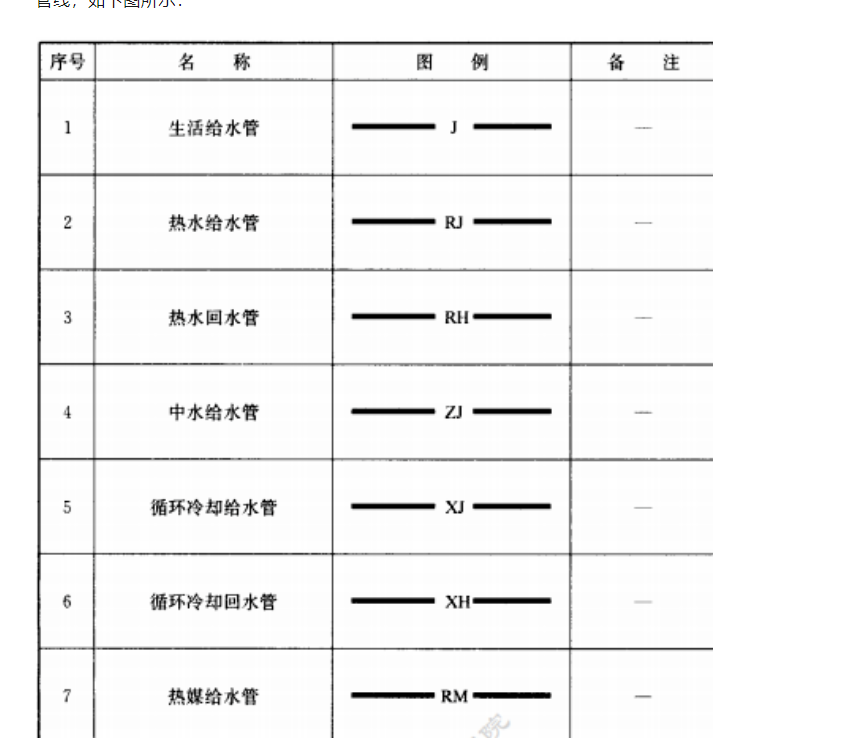

我们在绘制不同专业的图纸的时候常常会需要用到不同的线性来表达不同的设备、管线，如下图所示：

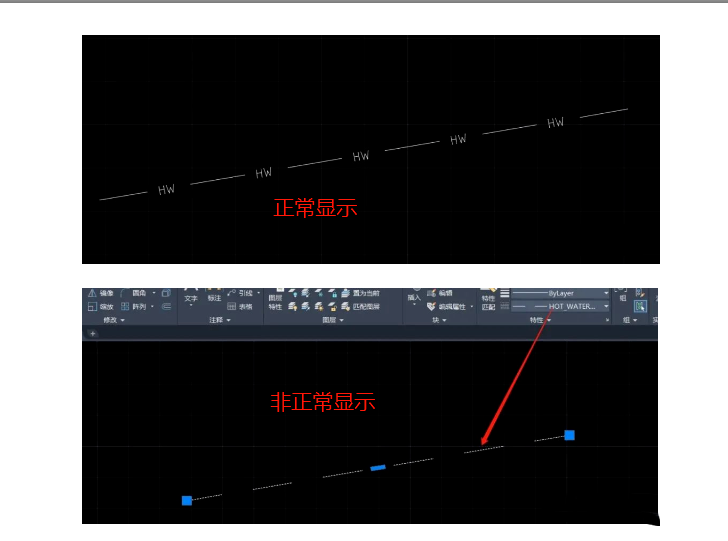

不同的管线需要不同的线性来表达，还有些时候我们打开别人给发的图纸，发现线性没有显示出来，CAD带字母线型内文字不显示或变为问号，怎么办？




插件使用方法：

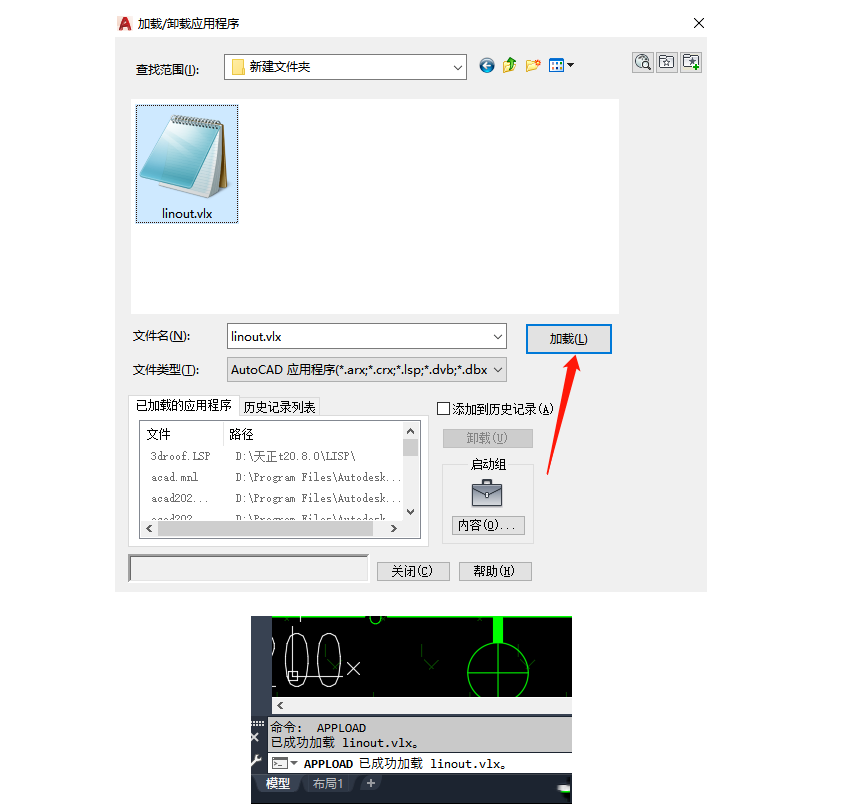

输入AP，回车，找到下载好的linout.vlx文件，在加载对话框中选择文件，并点击加载，如下图所示。

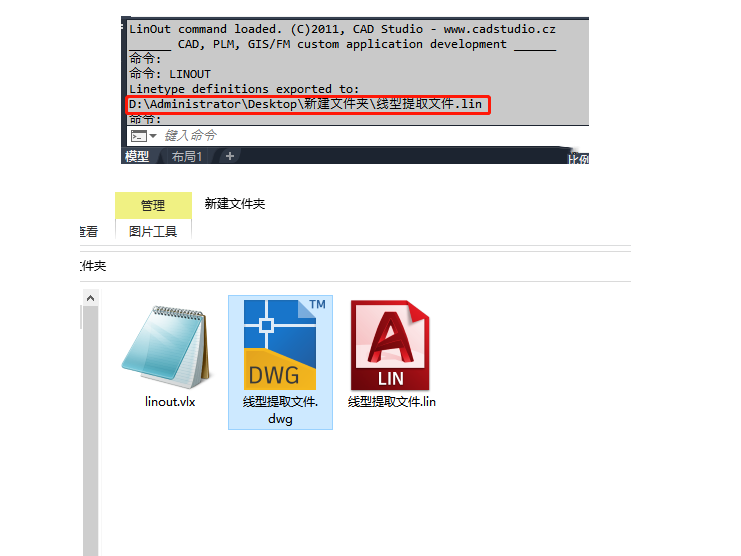

加载成功后，输入LINOUT命令，回车，就会在我们打开的DWG文件所在的文件夹内生成跟图纸名称相同的的线型文件*.lin，并且命令栏也会提示文件生成的位置，如下图所示。
